셀투팩 CTP 배터리 기술이란? 모듈투팩 MTP 공정과의 차이점 비교



셀투팩 CTP 배터리 기술의 이해와 전기차 배터리 시장의 변화

전기차의 성능과 주행 가능 거리를 확장하기 위해 글로벌 배터리 제조업체들은 다양한 기술적 혁신을 도모하고 있습니다. 배터리 팩의 용량을 증대시키기 위해서는 개별 배터리 셀 자체의 용량을 끌어올리거나, 팩 내부에 장착되는 셀 및 모듈의 수량을 늘리는 방식이 주로 활용되어 왔습니다. 그러나 제한된 차체 하부 공간 속에서 모듈 구조가 차지하는 고유 부피는 지속적인 공간적 한계로 지적되었습니다. 이에 대한 해법으로 등장한 혁신적 공정 기술이 바로 모듈 단계를 과감히 제거한 셀투팩(Cell-To-Pack, CTP) 기술입니다. 본 포스팅에서는 셀투팩 기술의 핵심 개념과 함께 기존 모듈투팩 공정과의 차이점, 그리고 최신 배터리 제조 시장에서의 의미를 다각도로 분석해 드립니다.

셀투팩 CTP 배터리 기술이란 무엇인가?

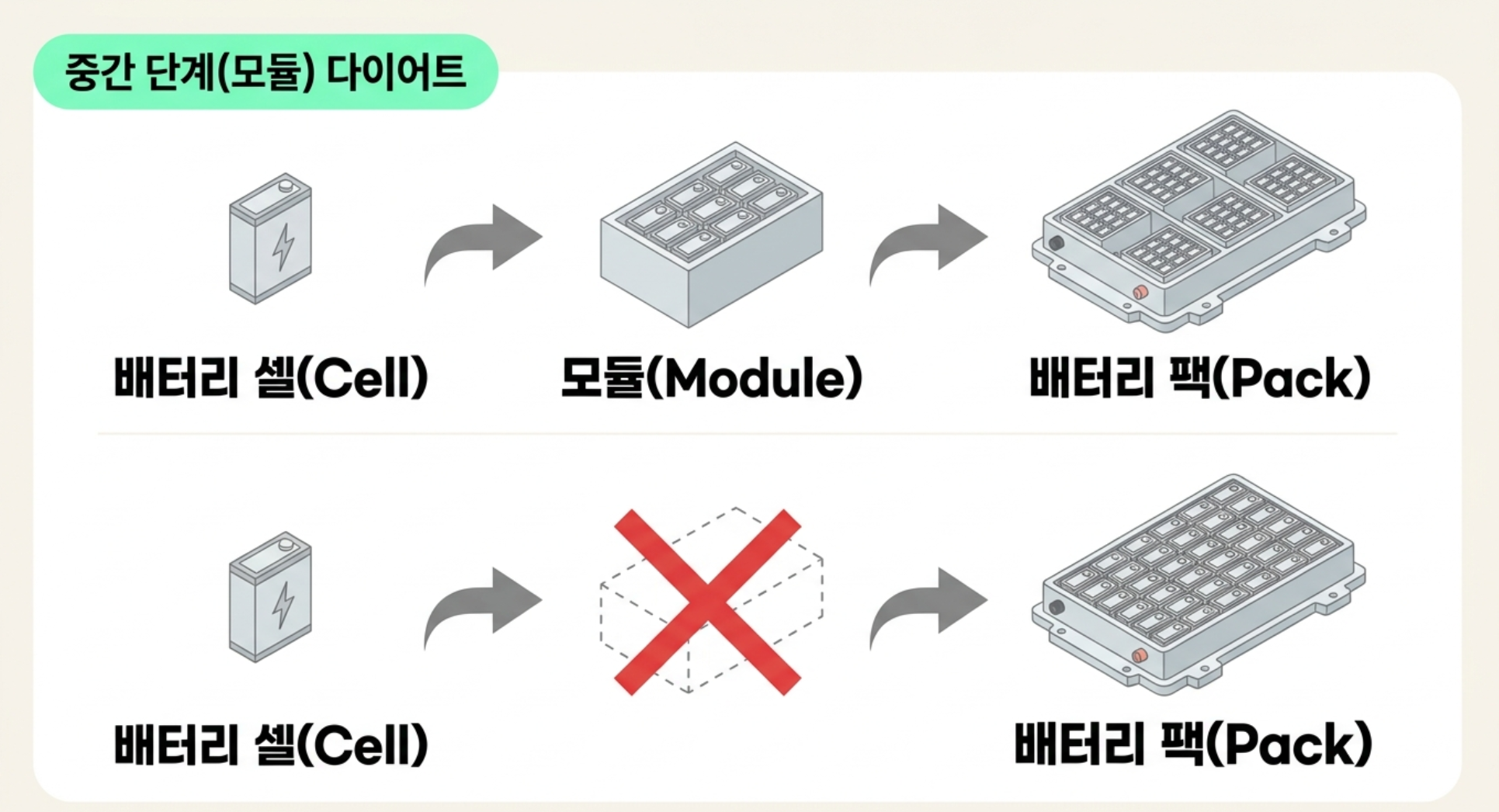

셀투팩(Cell-To-Pack)이란 배터리 조립 단계에서 모듈(Module) 제작 공정을 생략하고, 개별 배터리 셀을 배터리 팩(Pack)에 직접 탑재하는 생산 공정 기술을 의미합니다. 기존 전기차 배터리 시스템은 배터리 셀 수십 개를 묶어 모듈을 만들고, 이 모듈들을 다시 모아 최종 배터리 팩을 완성하는 3단계 구조로 제작되었습니다.

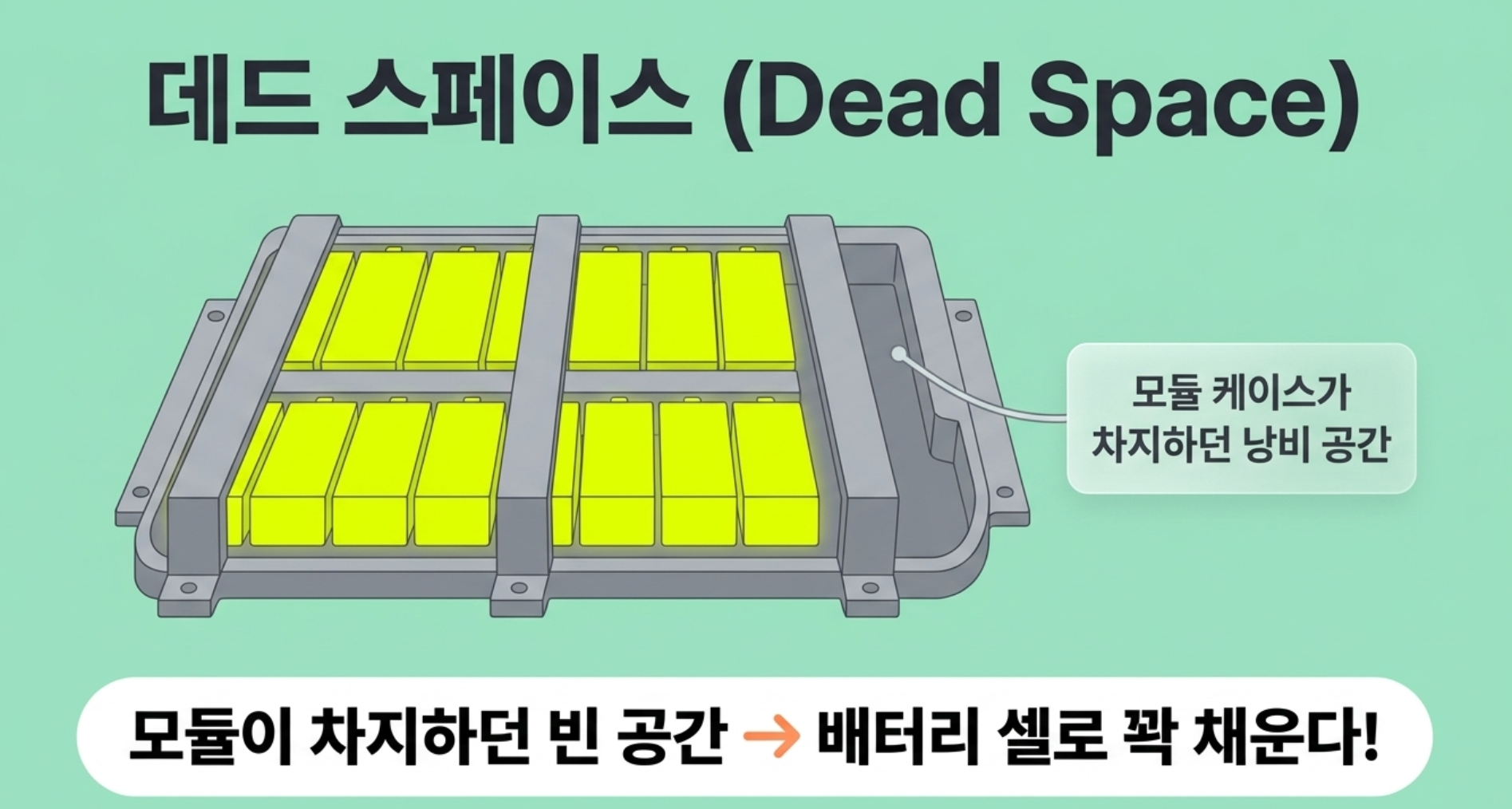

하지만 셀투팩 공정을 도입하면 모듈 케이스와 내부 부속품이 차지하던 빈 공간, 즉 데드 스페이스(Dead Space)를 극적으로 줄일 수 있게 됩니다. 이를 통해 배터리 팩 내부의 공간 효율성을 극대화할 수 있으며, 동일한 규격의 팩 내부 공간 안에 더 많은 배터리 셀을 집적하여 높은 에너지 밀도와 확장된 배터리 용량을 확보하는 것이 가능해집니다.

모듈투팩 MTP 공정과 셀투팩 CTP 공정의 차이점

전기차 배터리 조립 공정의 패러다임 변화를 이해하기 위해서는 기존의 모듈투팩(Module-to-Pack, MTP) 공정과 셀투팩 공정의 정밀한 조립 수순을 대조해 볼 필요가 있습니다. 전통적인 모듈투팩 방식은 셀 사이의 안정적인 고정과 외부 충격 보호를 위하여 모듈화라는 가공 단계를 필수적으로 거쳤습니다. 그러나 셀투팩 기술의 발달은 모듈이라는 중간 매개체 없이도 팩 자체의 구조적 안정성을 확보할 수 있는 제어 및 패키징 기술을 가능하게 만들었습니다. 두 공정의 구체적인 조립 순서와 사용되는 부품 구조는 전기차의 제조 생산성과 전체 배터리 팩의 중량에 막대한 영향을 미칩니다.

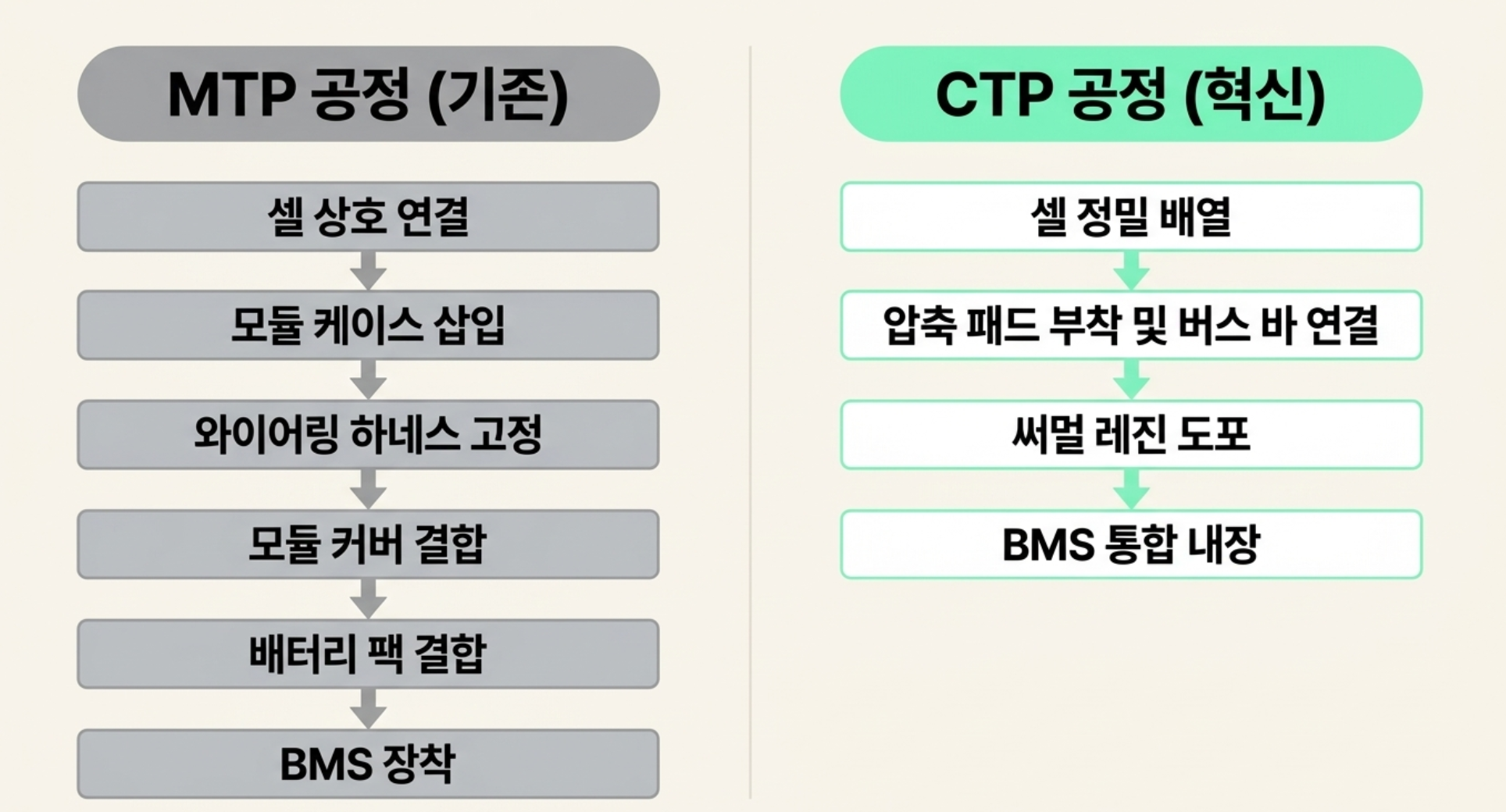

모듈투팩 MTP 공정의 상세 조립 순서

기존 모듈투팩 공정은 화학적 완성 단계를 의미하는 활성화 공정을 마친 배터리 셀들을 연결하는 것에서 출발합니다. 우선 개별 배터리 셀을 Cell to Cell 형태로 상호 연결한 뒤, 접착제가 사전에 도포된 모듈 케이스 내부로 신중하게 삽입합니다. 이어서 연동된 셀 구조를 와이어링 하네스(Wiring harness) 또는 버스 바(Bus bar)를 활용해 튼튼하게 고정하고, 모듈 상부 커버를 결합함으로써 비로소 하나의 완성된 모듈을 구성하게 됩니다. 이렇게 완성된 복수의 모듈들을 다시 Module to Module 형태로 결합하여 배터리 팩 케이스에 안착시킨 뒤, 최종적으로 BMS(배터리 관리 시스템)를 장착함으로써 전체 배터리 팩 제조 과정이 마무리됩니다.

셀투팩 CTP 공정의 혁신적인 단축 조립 순서

반면 셀투팩 공정은 모듈 케이스를 조립하는 중간 단계가 완전히 생략된 것이 가장 큰 특징입니다. 공정 초기에는 하나 또는 적층된 둘 이상의 파우치형 배터리 셀을 정밀하게 배열하는 작업으로 진행됩니다. 배열이 완료된 셀 단면 측면에 압축 패드를 부착한 후, 버스 바(Bus bar)를 직접 활용하여 셀 간 전기적 연결을 형성합니다. 그 후 보호용 셀 커버를 씌워 결합된 개별 유닛(Cell Unit)을 만들며, 배터리 팩 케이스 바닥면에 열 방출 및 냉각 효율성을 높이기 위한 써멀 레진(Thermal Resin)을 도포하여 유닛을 배치합니다. 마지막 단계로 내부에 BMS를 통합 내장하면 완성도 높고 간결한 셀투팩 배터리 팩이 제작됩니다.

셀투팩 기술 도입으로 얻을 수 있는 핵심 장점

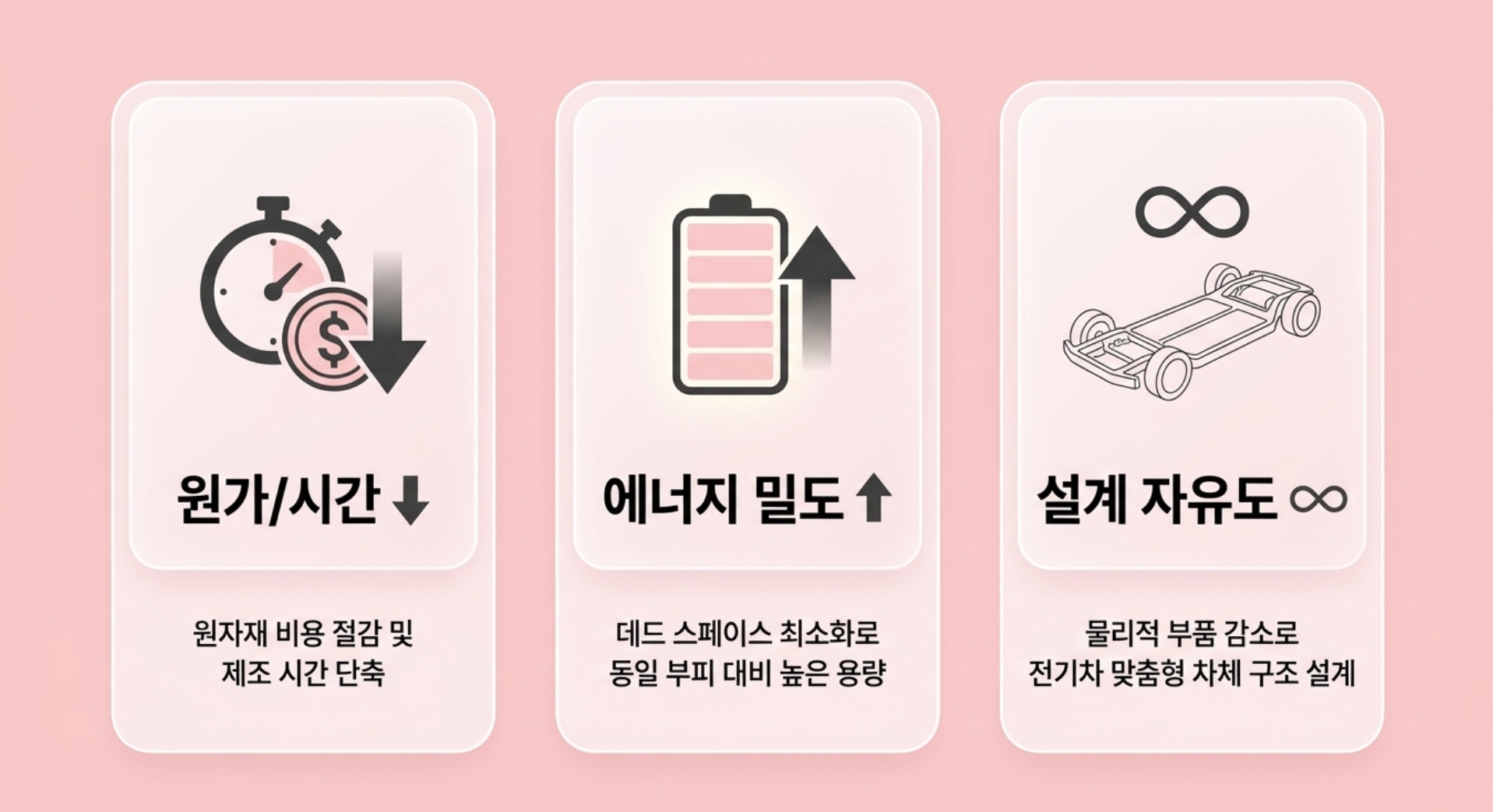

셀투팩 기술이 차세대 배터리 제조의 표준으로 떠오르는 이유는 공정의 대대적인 단순화가 가져오는 명확한 이점들 때문입니다. 첫째, 모듈 공정 제거에 따른 원자재 절감 및 배터리 팩 제조 시간 단축이 가능해져 제조 생산 효율성이 획기적으로 개선됩니다. 둘째, 모듈 케이스와 각종 고정 부품이 제거됨에 따라 팩 내부의 데드 스페이스가 최소화되어, 동일 부피 대비 한층 높은 에너지 밀도와 용량을 구현해 냅니다. 셋째, 팩 내부의 물리적 구조체와 부품수가 줄어듦으로써 배터리 팩 설계를 보다 간결하게 가져갈 수 있으며, 전기차 플랫폼에 맞춘 차체 구조 설계의 자유도 역시 큰 폭으로 확장됩니다.

파우치형 배터리에 셀투팩 공정이 적용되는 이유

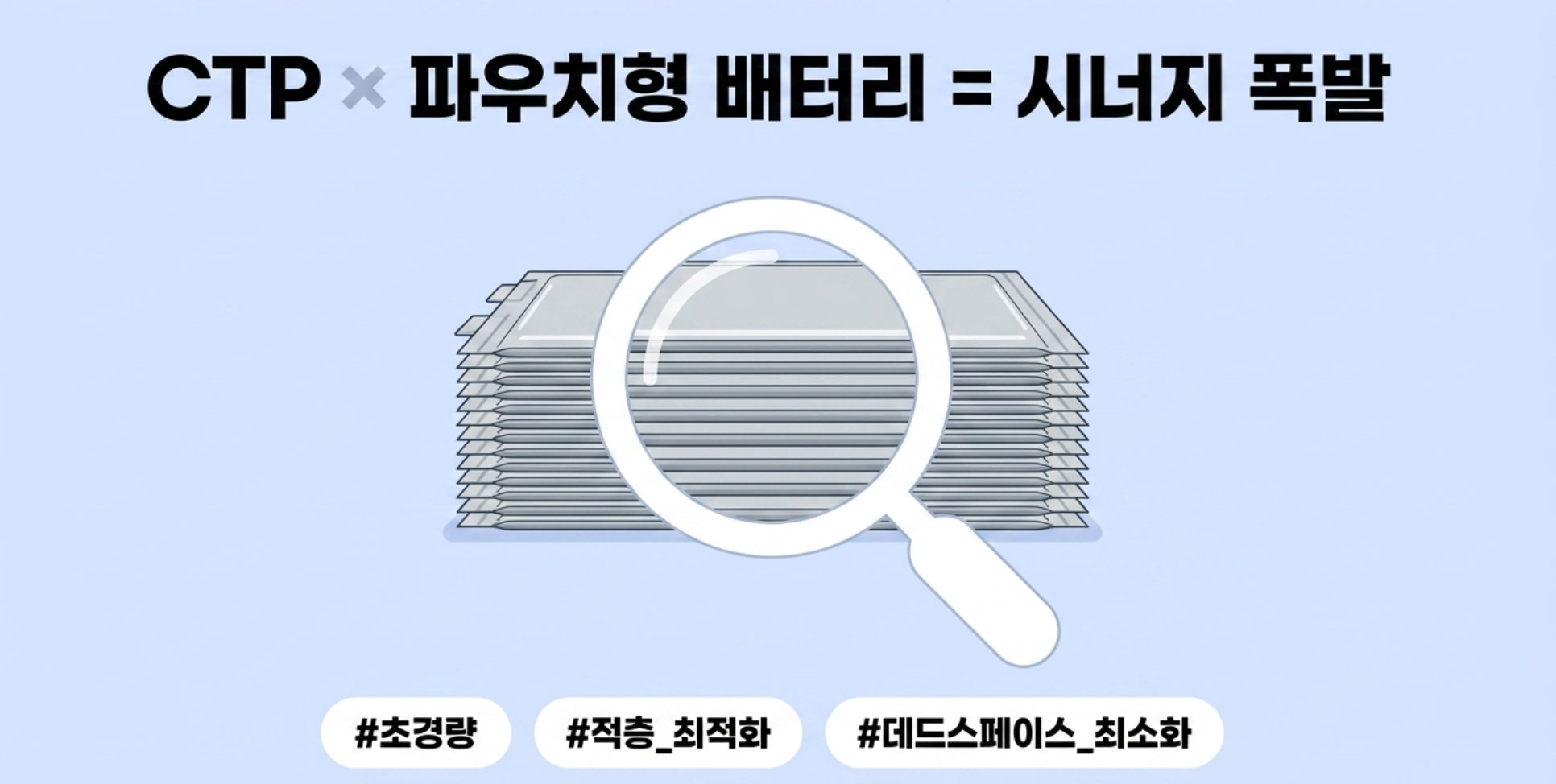

배터리 폼팩터 중 파우치형 배터리는 셀 자체의 무게가 매우 가볍고, 여러 셀을 겹쳐 적층할 때 발생하는 여분 공간(Dead space)이 현저히 적다는 독보적인 구조적 장점을 지니고 있습니다. 이러한 파우치형 셀 특성에 모듈을 제거하는 셀투팩 기술을 접목할 경우 시너지 효과는 더욱 배가됩니다. 파우치형 배터리와 셀투팩 공정의 결합은 더욱 가벼우면서도 대용량을 탑재한 고성능 배터리 팩 제조를 가능하게 만들어 전기차의 전체적인 무게 감량과 효율성 향상에 크게 기여하고 있습니다.

셀투팩 CTP 배터리 기술이란 무엇이며 기존 방식과 어떻게 다른가요?

셀투팩(CTP) 기술은 기존의 셀-모듈-팩 조립 단계에서 '모듈' 제작 공정을 생략하고 셀을 팩에 직접 탑재하는 공정입니다. 모듈 케이스가 차지하던 부피를 배터리 셀로 채워 내부 공간 효율성과 에너지 밀도를 극대화합니다.

셀투팩 공정을 도입하면 생산 비용과 시간에 어떤 영향을 미치나요?

모듈 제작에 사용되던 모듈 케이스 및 고정 부자재 등 원자재 비용을 즉각적으로 절감할 수 있습니다. 공정이 단순해지기 때문에 배터리 팩 제조 시간이 단축되어 완성품 생산성과 제조 효율이 크게 상승합니다.

파우치형 배터리에 셀투팩 기술을 적용했을 때의 이점은 무엇인가요?

파우치형 배터리 셀은 자체 무게가 가볍고 셀 적층 시 데드 스페이스가 적은 특성을 갖추고 있습니다. 여기에 셀투팩 기술이 적용되면 무게 증가를 최소화하면서 팩 내부 에너지 밀도와 저장 용량을 최고 수준으로 끌어올릴 수 있습니다.

셀투팩 배터리 팩 내부의 BMS는 어떤 역할을 담당하나요?

BMS(Battery Management System)는 배터리 관리 시스템으로서, 팩 내부 셀들의 전압, 전류, 온도를 실시간으로 관리하고 제어하여 배터리의 안전성과 성능 향상을 유지하는 핵심 장치입니다.
