파우치 배터리 모노셀 구조와 바이셀 차이점 및 조립 공정 총정리



전기자동차 시장이 급격히 성장함에 따라 배터리의 에너지 밀도와 안전성을 결정짓는 셀 제조 기술의 중요성이 더욱 부각되고 있습니다. 특히 파우치형 배터리는 공간 활용성이 뛰어나고 무게가 가벼워 최신 전기차 모델에 널리 채택되는 대표적인 Form Factor입니다. 이러한 파우치 배터리의 내부 구조를 구성하는 가장 기초적인 단위가 바로 모노셀(Mono-Cell)이며, 이는 배터리 팩의 안정성과 출력 수명을 결정짓는 조립 공정의 핵심 요소입니다. 본 포스팅에서는 모노셀의 정확한 개념과 바이셀과의 구조적 차이, 그리고 실제 제조 라인에서 적용되는 패키징 공정까지 체계적으로 다루어 보겠습니다.

파우치 배터리 모노셀이란 무엇인가

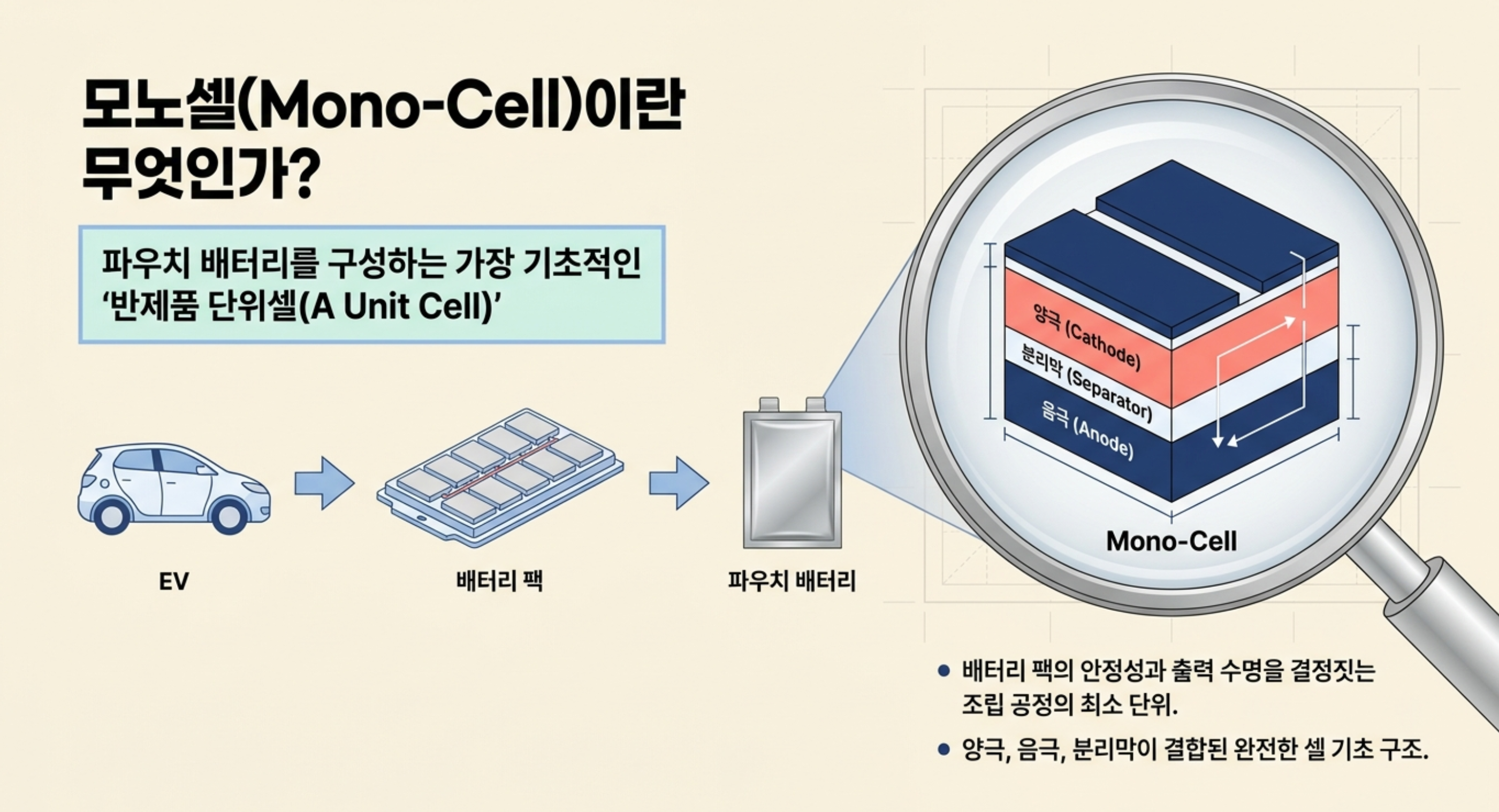

모노셀(Mono-Cell)은 파우치 배터리 셀을 만드는 조립 공정에서 양극, 음극, 분리막을 조합하여 형성하는 가장 기본적인 반제품 단위셀(A Unit Cell)입니다. 배터리 제조의 기본 단위로서 중앙에 위치한 전극을 기준으로 양쪽에 분리막을 배치하고, 그 외곽에 반대 극성의 전극을 쌓아 올린 형태를 취합니다. 구체적인 레이어 배치는 '분리막-중앙 전극-분리막-외곽 전극' 순서로 이루어집니다. 중앙 전극과 바깥쪽 전극이 서로 다른 극성을 띠고 있어, 하나의 단위 안에서 양극과 음극이 모두 결합된 완전한 셀 기초 구조를 이루는 것이 특징입니다.

모노셀의 기본 적층 구조와 배치 특징

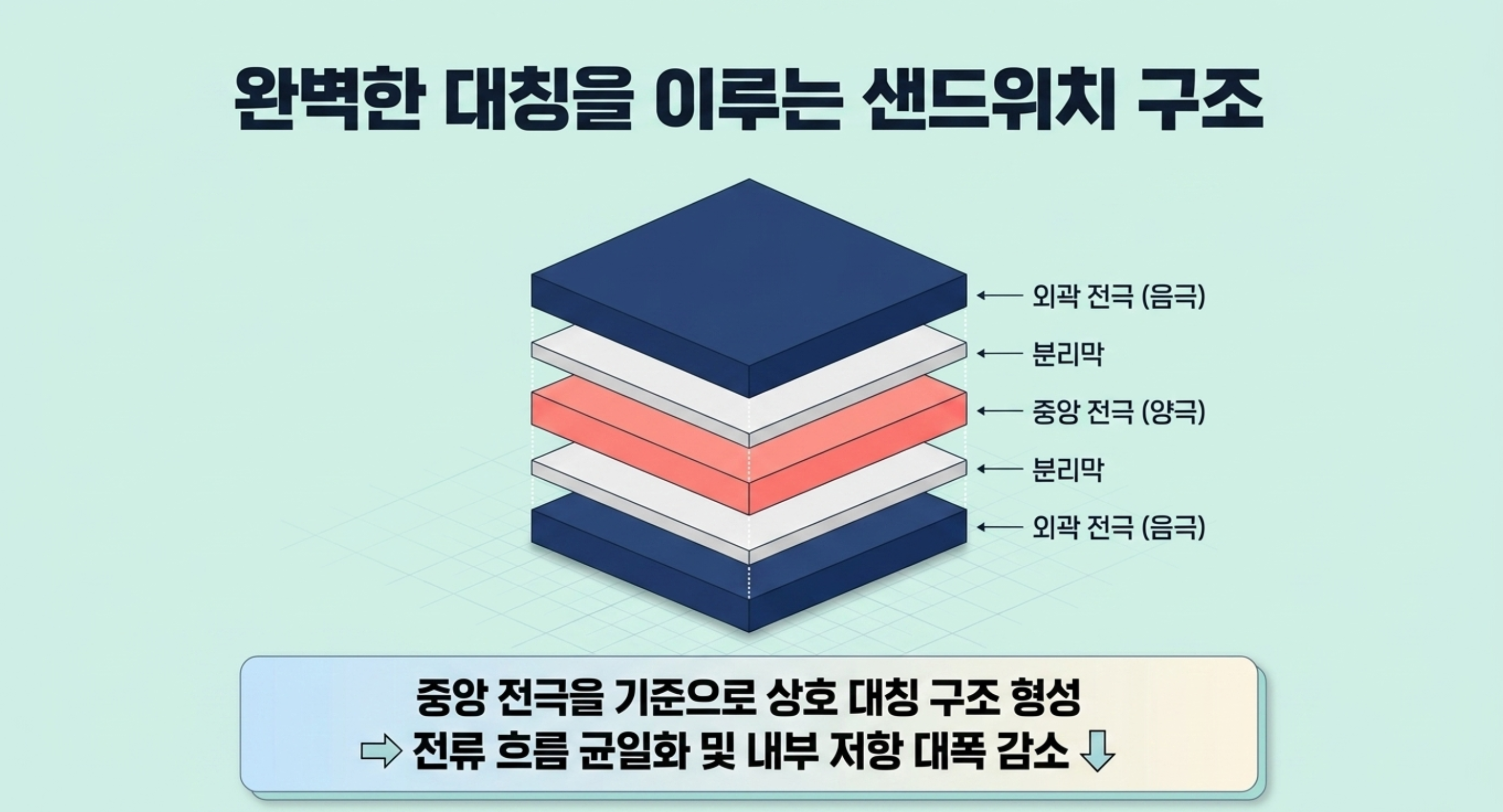

모노셀 내부의 전극 배치를 상세히 살펴보면 양극재와 음극재 사이에 고전압 안정성이 우수한 분리막이 정밀하게 샌드위치 형태로 Sandwich 적층되어 있습니다. 만약 중앙 전극이 양극이라면 외곽 전극은 음극이 되며, 반대로 중앙 전극이 음극으로 들어가면 외곽에는 양극이 정렬되는 상호 대칭적 구조를 보여줍니다. 이와 같이 단일 단위셀 내에서 양극과 음극이 고르게 쌍을 이루고 있기 때문에, 모노셀은 전류 흐름을 균일하게 분산시키고 내부 저항을 낮추는 데 최적화되어 있습니다. 셀의 정밀한 위치 정렬은 화학적 반응 효율을 최대화하는 핵심 기술입니다.

파우치 배터리 모노셀과 바이셀의 핵심 차이점

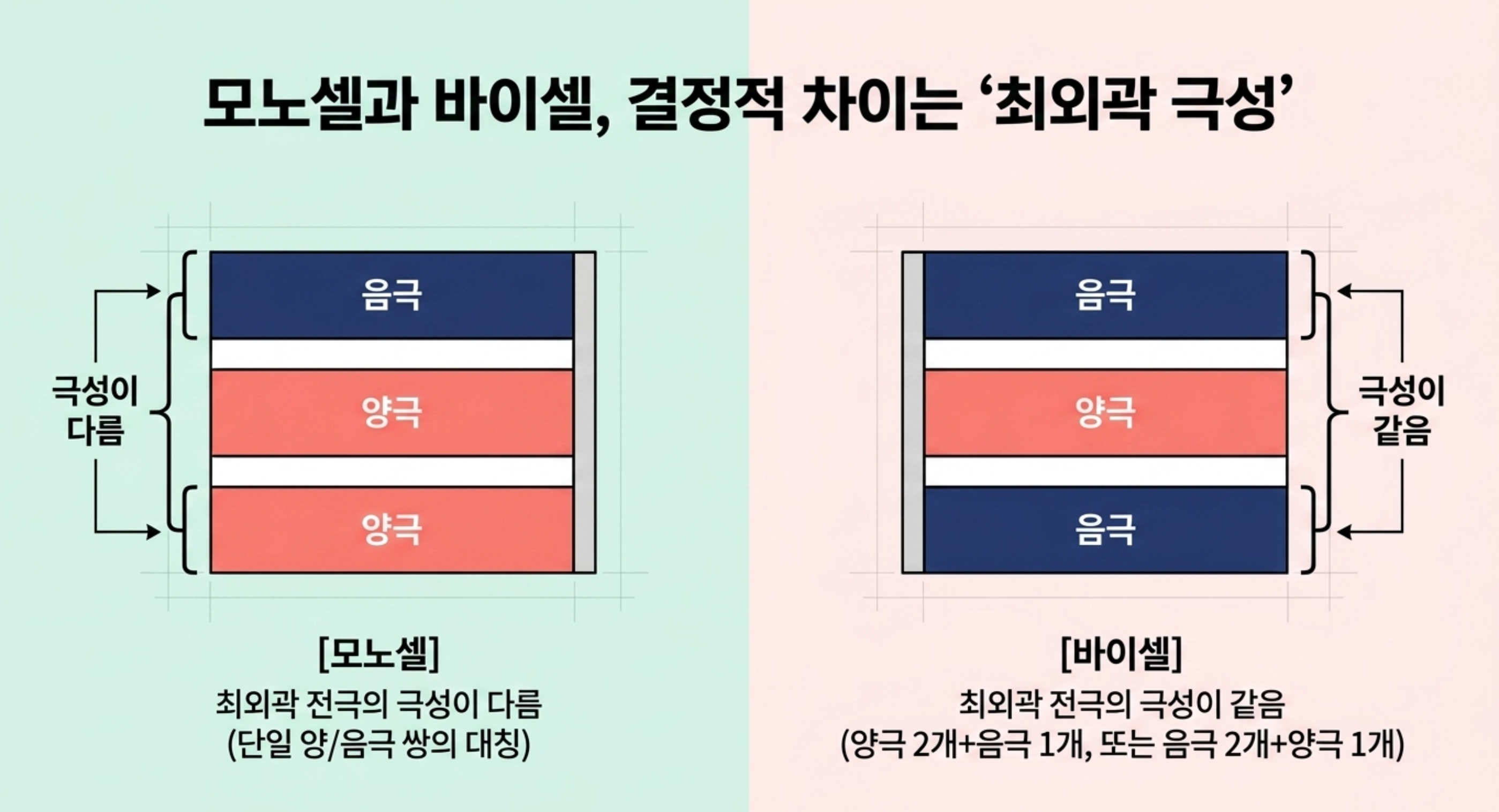

파우치 배터리 조립 공정 문헌에서 모노셀과 자주 비교되는 단위셀로 바이셀(Bi-Cell)이 존재합니다. 두 단위셀 모두 완성품 배터리를 만들기 위한 조립 단계의 반제품이지만, 가장 외곽에 배치되는 전극의 극성 구성에서 결정적인 차이가 납니다. 바이셀은 최외곽에 위치한 두 전극이 동일한 극성을 가지는 구조로 '양극/분리막/음극/분리막/양극' 또는 '음극/분리막/양극/분리막/음극' 형태로 구성됩니다. 양극 2장과 음극 1장, 혹은 음극 2장과 양극 1장으로 만들어진다는 점에서 단일 양/음극 쌍을 이루는 모노셀과 명확히 구분됩니다.

전극 구성과 공법 적응성의 차이

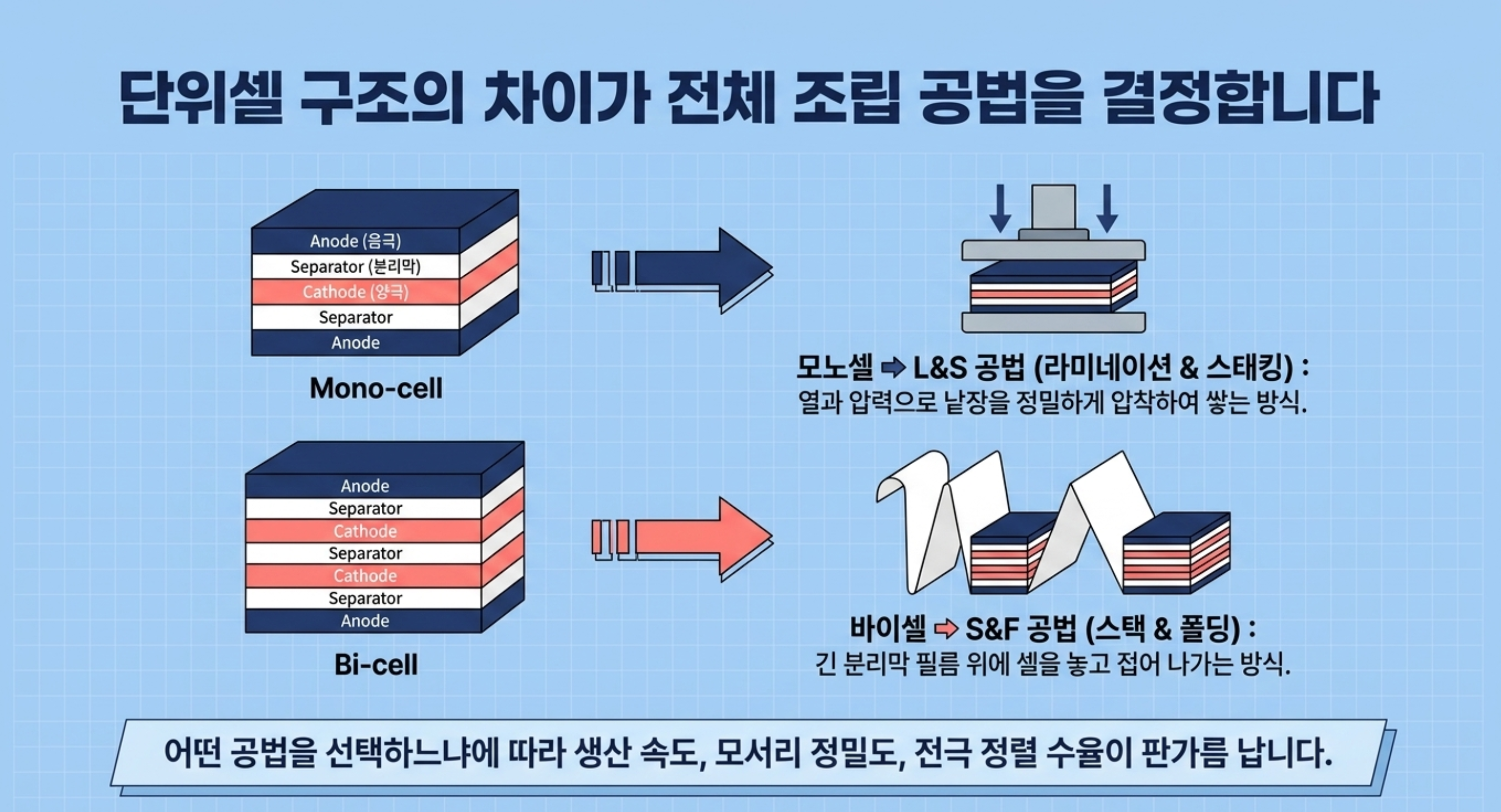

구조적인 차이는 제조 현장에서 적용되는 조립 공법의 다변화로 연결됩니다. 모노셀은 열과 압력을 가해 양극, 음극, 분리막을 정밀하게 접착하는 라미네이션 & 스태킹(Lamination & Stacking) 공법에 주로 활용됩니다. 반면 바이셀은 긴 분리막 필름 위에 단위 셀들을 일정한 간격으로 놓은 후 접어 나가는 스택 & 폴딩(Stack & Folding) 공법에 최적화되어 있습니다. 어떤 단위셀 구조를 채택하느냐에 따라 생산 공정의 테이퍼 속도와 배터리 가장자리 모서리의 정밀도, 그리고 전극 정렬 수율이 크게 영향을 받습니다.

모노셀 기반의 파우치 배터리 조립 공정 단계

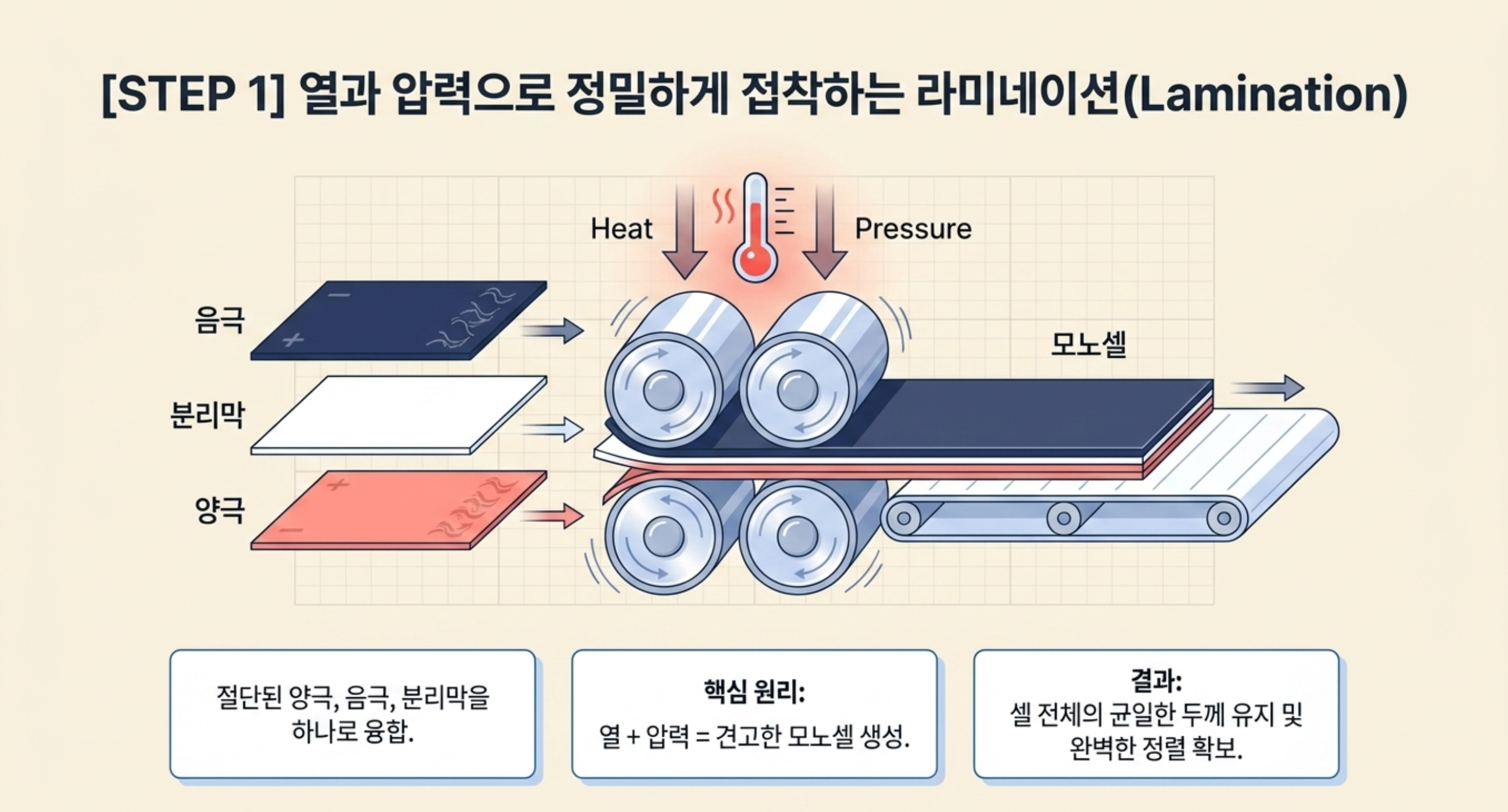

실제 파우치 배터리 생산 라인에서 모노셀이 고성능 스택셀로 전환되는 공정 흐름은 매우 치밀하게 진행됩니다. 첫 번째 단계인 라미네이션(Lamination) 공정에서는 정밀하게 절단된 양극, 음극, 분리막을 열과 압력으로 완전하게 정렬하고 접착하여 견고한 모노셀을 생성합니다. 이렇게 만들어진 다수의 모노셀은 균일한 두께를 유지한 채 다음 단계로 이동합니다. 이후 수직 방향으로 모노셀을 차곡차곡 연속해서 쌓아 올리는 스태킹(Stacking) 공정을 통해 수십 겹의 단위셀이 결합된 기본 블록 형태를 구성하게 됩니다.

하프셀 적층과 패키징 마감 과정

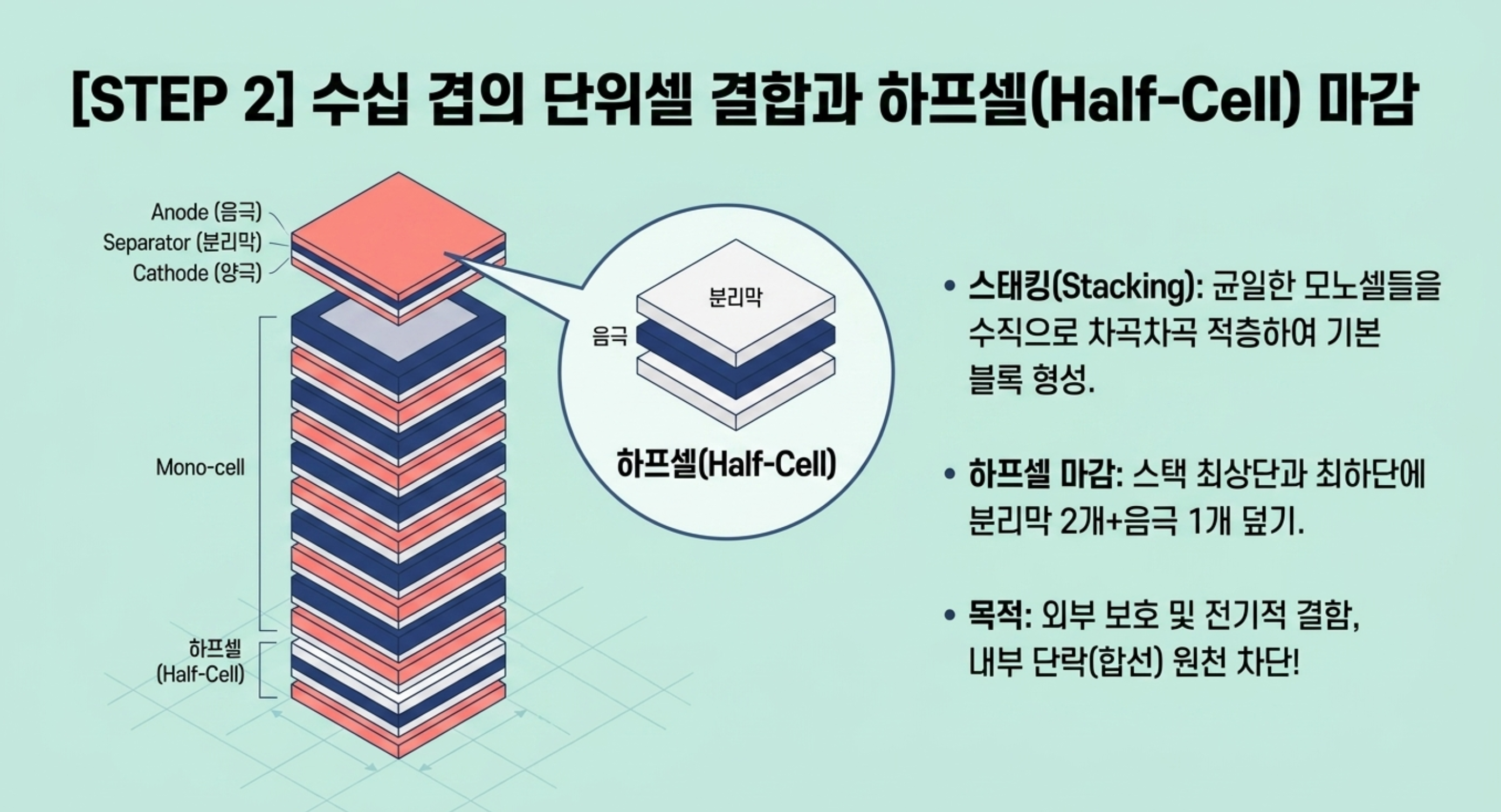

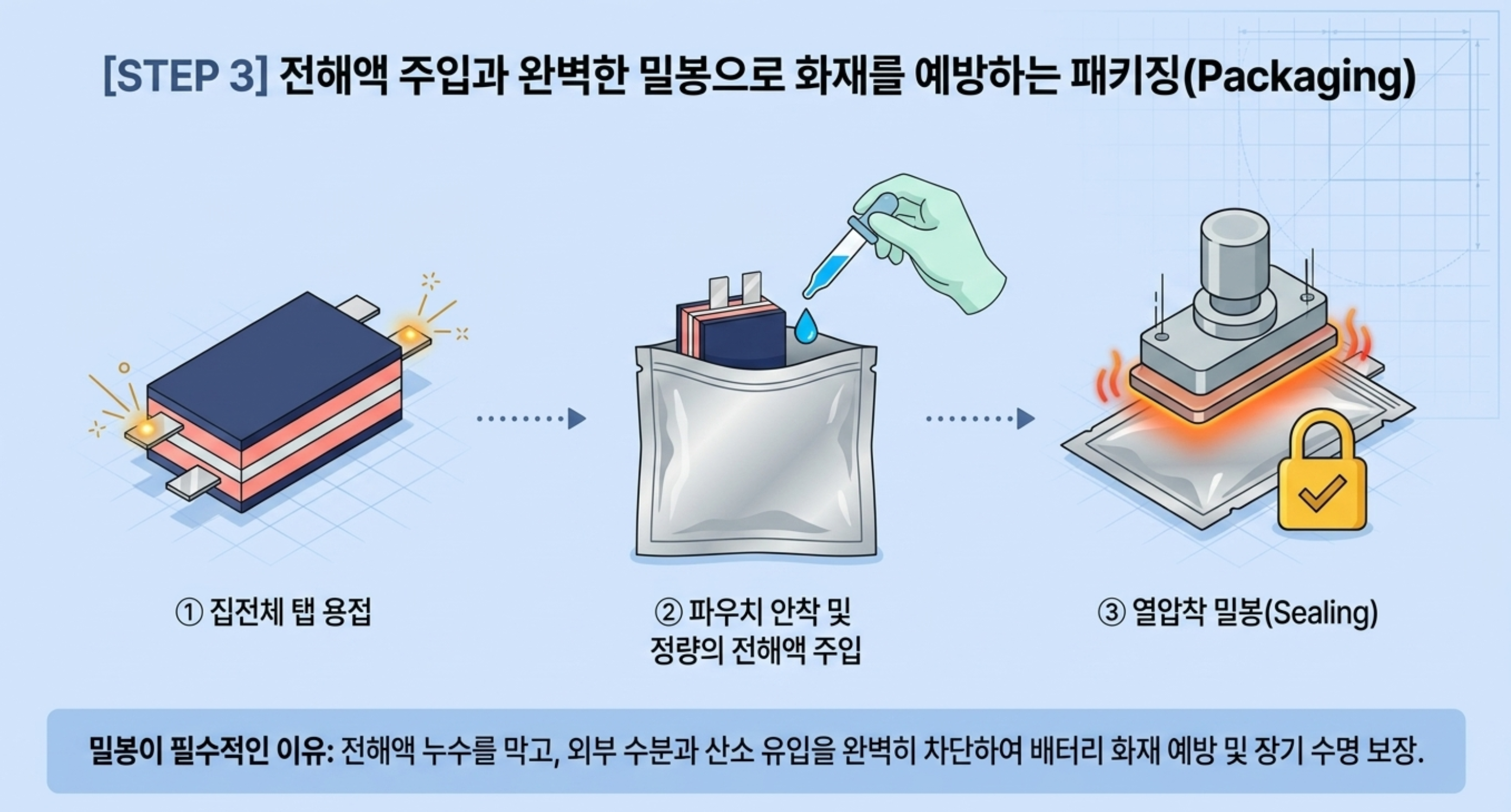

스태킹 공정의 최상단과 최하단에는 전기적 결함과 짧은 단락을 방지하기 위해 분리막 2개와 음극으로 구성된 하프셀(Half-Cell)을 최종적으로 적층하여 완성형 스택셀(Stacked Cell)을 만듭니다. 스택셀이 형성되면 전류를 전달하는 집전체 탭에 리드(Lead)를 용접하는 작업이 이어집니다. 이후 성형된 파우치 필름 포켓 내부로 스택셀을 안착시키고 전해액(Electrolyte)을 정량 주입한 뒤, 주입구를 실링 툴로 열압착 밀봉하는 과정을 거쳐 최종 파우치 배터리 셀 조립이 완결됩니다.

모노셀 기술이 전기차 배터리에 미치는 영향과 발전 방향

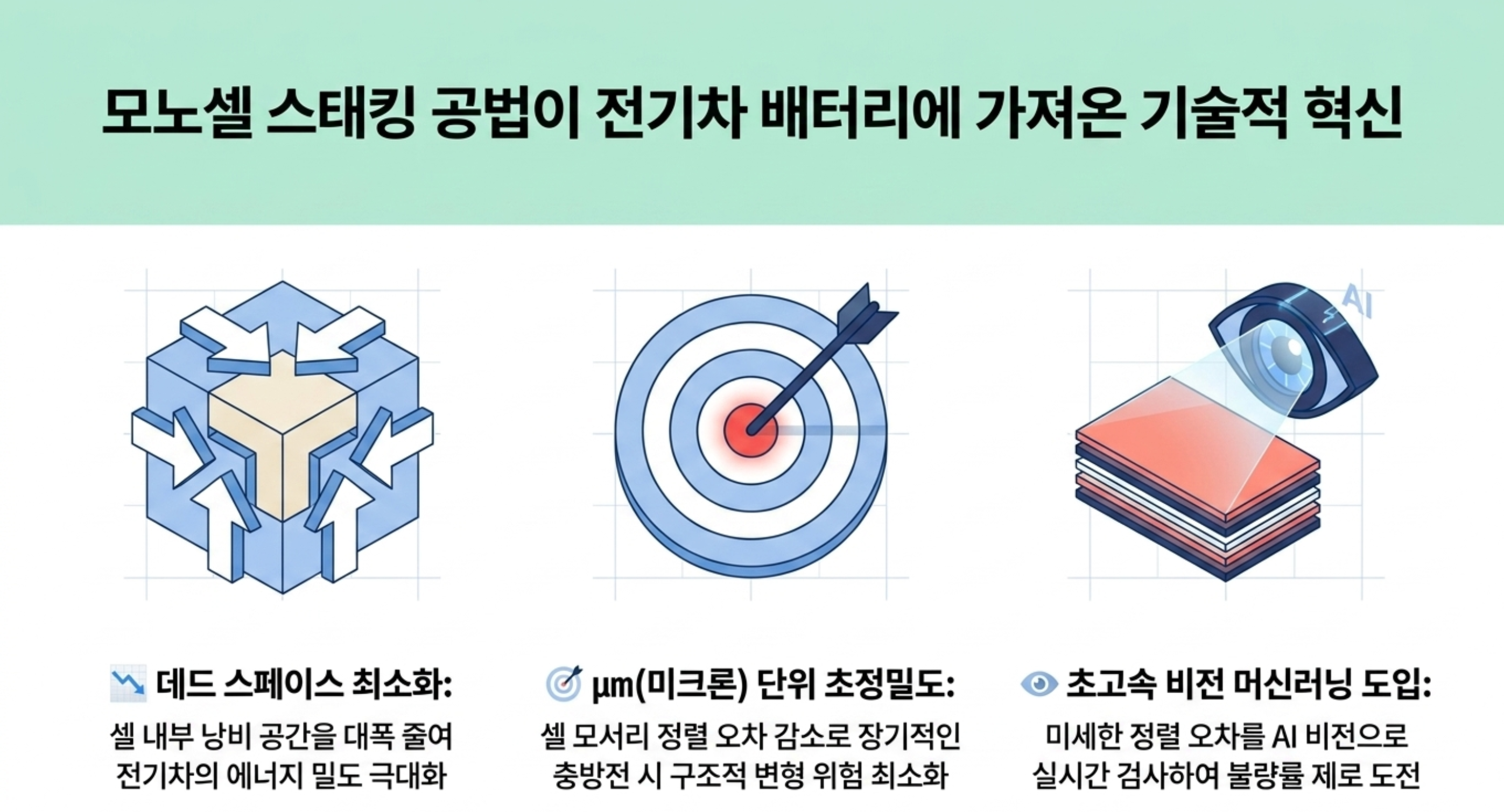

전기자동차에 탑재되는 파우치 배터리의 에너지 밀도를 제어하고 초고속 충전 시의 내부 열을 제어하기 위해서는 단위셀 단위에서의 고품질 제조가 필수적입니다. 모노셀 기반의 라미네이션 & 스태킹 공법은 정밀한 위치 보정 알고리즘을 적용할 수 있어 배터리 셀 내부의 데드 스페이스(Dead Space)를 대폭 줄이고 정밀한 충방전 제어를 가능하게 합니다. 최근 글로벌 배터리 제조사들은 모노셀 적층 과정에서 발생할 수 있는 ㎛(미크론) 단위의 미세한 정렬 오차를 초고속 비전 머신러닝 기술로 검사하여 불량률을 극적으로 낮추는 기술을 적극 도입하고 있습니다.

모노셀 관련 자주 묻는 질문

파우치 배터리 제조 기술 및 모노셀 단위셀 구조와 관련하여 핵심적인 내용을 바탕으로 대표적인 궁금증을 요약 정리했습니다.

Q1. 모노셀과 하프셀(Half-Cell)은 구조적으로 어떻게 다른가요?

모노셀은 양극, 음극, 분리막이 모두 포함되어 셀의 기본 전기화학 반응을 담당하는 반면, 하프셀은 분리막 2개와 음극 1개로 구성되어 스택셀의 맨 외곽을 보호하고 전기적 안정성을 마감하는 용도로 사용됩니다.

Q2. 바이셀 공법 대비 모노셀 스태킹 공법이 갖는 장점은 무엇인가요?

모노셀을 이용한 라미네이션 & 스태킹 공법은 각 전극의 정렬 정밀도가 매우 뛰어나 셀 모서리의 정렬 오차를 줄이고, 장기적인 충방전 반복 시에도 구조적 변형과 내부 단락 위험을 최소화합니다.

Q3. 파우치 배터리 조립에서 실링(Sealing) 공정이 중요한 이유는 무엇인가요?

스택셀에 주입된 전해액의 누수를 완벽히 막는 동시에 외부의 수분이나 산소가 셀 내부로 유입되는 것을 차단하여 배터리의 화재 위험을 방지하고 장기 수명을 보장하기 위해 정밀한 실링 공정이 필수적입니다.
