Gas Free 용매 기술이란 무엇인가: 배터리 가스를 줄이는 전해질 혁신

리튬이온배터리 수명과 안정성을 결정짓는 전해질 부반응

현대 전기차와 에너지 저장 장치(ESS)의 핵심인 리튬이온배터리는 충전과 방전을 반복하는 과정에서 복잡한 전기화학적 변화를 겪습니다. 리튬이온이 양극과 음극 사이를 원활하게 이동하도록 돕는 전해질은 배터리의 성능과 수명을 결정짓는 매우 중요한 요소입니다. 그러나 고전압 및 고온 구동 조건이나 반응성이 높은 첨단 전극 소재가 도입됨에 따라 전해질 내부에서 의도치 않은 분해 반응이 일어나게 됩니다. 이러한 부반응으로 인해 배터리 셀 내부에 가스가 생성되고 축적되며, 이는 셀의 스웰링 현상과 내부 저항 상승을 유발하는 주요 원인이 됩니다. 배터리 엔지니어링 관점에서 이러한 전해질 부반응을 근본적으로 제어하는 것은 차세대 고성능 배터리 개발의 핵심 과제로 꼽힙니다.

Gas Free 용매란 무엇인가: 배터리 가스 발생을 줄이는 신개념 전해질

Gas Free 용매는 전해질 분해 과정에서 가스 발생을 억제하고 부반응을 최소화하도록 분자 구조 자체를 최적화한 용매입니다. 기존 리튬이온배터리의 전해질은 리튬이온의 이동 매개체인 유기용매와 리튬염, 그리고 특성 보완을 위한 소량의 첨가제로 구성됩니다. 배터리가 작동할 때 양극과 음극 계면에서는 활발한 산화-환원 반응이 진행되며, 이때 환경에 따라 유기용매가 화학적 분해를 일으키게 됩니다. 기존 용매 체계에서는 이 분해 산물로 인해 셀 내부에 가스가 차오르는 물리적·화학적 한계가 존재했습니다. 반면 Gas Free 용매는 가스 생성의 원인이 되는 화학 구조를 근본적으로 개선하여 부반응을 차단하는 혁신적인 소재 접근법을 보여줍니다.

전극 계면에서의 가스 생성 메커니즘 분석

전해질 유기용매의 분해는 배터리 양극과 음극 양쪽 계면 모두에서 서로 다른 형태로 관찰됩니다. 배터리가 높은 전압 상태에 도달하거나 고온 환경에 노출되면 양극 표면의 강력한 산화력에 의해 전해질 분자가 산화 분해됩니다. 이 과정에서 양극 측에서는 주로 이산화탄소(CO2)와 일산화탄소(CO) 등의 산화물 계열 가스가 다량 생성되는 특성을 보입니다. 반대로 환원 반응이 활발하게 일어나는 음극 계면에서는 유기용매의 환원 분해로 인해 탄화수소류 가스가 주로 발생하게 됩니다. 이렇게 양극과 음극에서 발생한 가스가 배터리 파우치나 캔 내부에 지속적으로 쌓이면 셀 내부 저항이 증가하고 팽창을 유발하여 배터리의 장기 내구성을 크게 저해합니다.

기존 카보네이트 계열 용매와 첨가제 방식의 기술적 한계

지금까지 배터리 산업계에서는 가스 발생을 억제하기 위해 카보네이트(Carbonate) 계열 유기용매에 기능성 첨가제를 조합하는 방식을 주력으로 사용해 왔습니다. 카보네이트 계열 용매는 화학적으로 탄산기(Carbonate Group)와 알킬기(Alkyl Group)가 결합된 분자 구조를 가지고 있습니다. 이 구조는 전기화학적 에너지 수준이 높은 상태에서 분해되기 쉬우며, 이산화탄소나 탄화수소 가스를 유출하는 취약점을 안고 있습니다. 배터리 업체들은 이를 보완하고자 첨가제를 투입하여 전극 표면에 보호막을 형성하는 방식을 채택했으나, 이 역시 장기 구동 조건에서는 명확한 한계를 드러냈습니다.

용매 비중과 첨가제 소모 문제의 공학적 트레이드오프

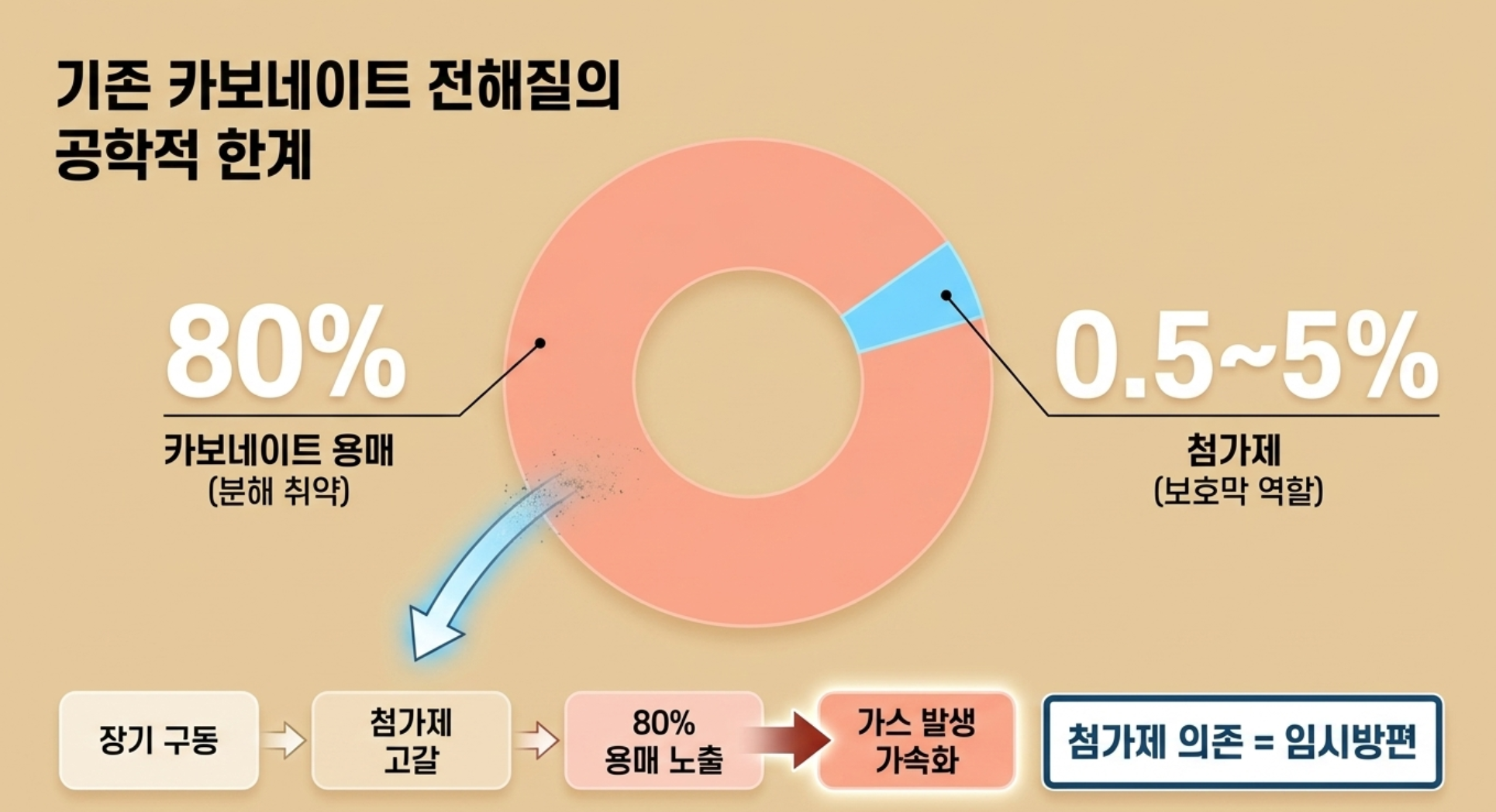

기존 전해질 시스템에서 첨가제가 차지하는 비중은 전체 전해질의 약 0.5~5% 수준에 불과합니다. 반면 리튬이온의 이동을 담당하는 유기용매는 전해질 전체 분량의 약 80%라는 절대적인 다수를 차지합니다. 장기 충·방전이 거듭되거나 고온 및 고전압 조건이 지속되면 소량 포함된 첨가제가 점차 소모되어 사라집니다. 첨가제가 모두 고갈되고 나면 전해질의 대부분을 구성하는 카보네이트 용매가 전극 표면에 직접 노출되면서 분해 반응이 다시 가속화됩니다. 결국 첨가제만으로 용매의 분해를 막는 방식은 임시방편에 불과하며, 장기 안정성을 확보하기 위해서는 80%를 차지하는 용매 본연의 구조를 바꾸는 정면 돌파가 필요했습니다.

Gas Free 용매의 분자 구조 설계와 SEI 피막 형성의 공학적 원리

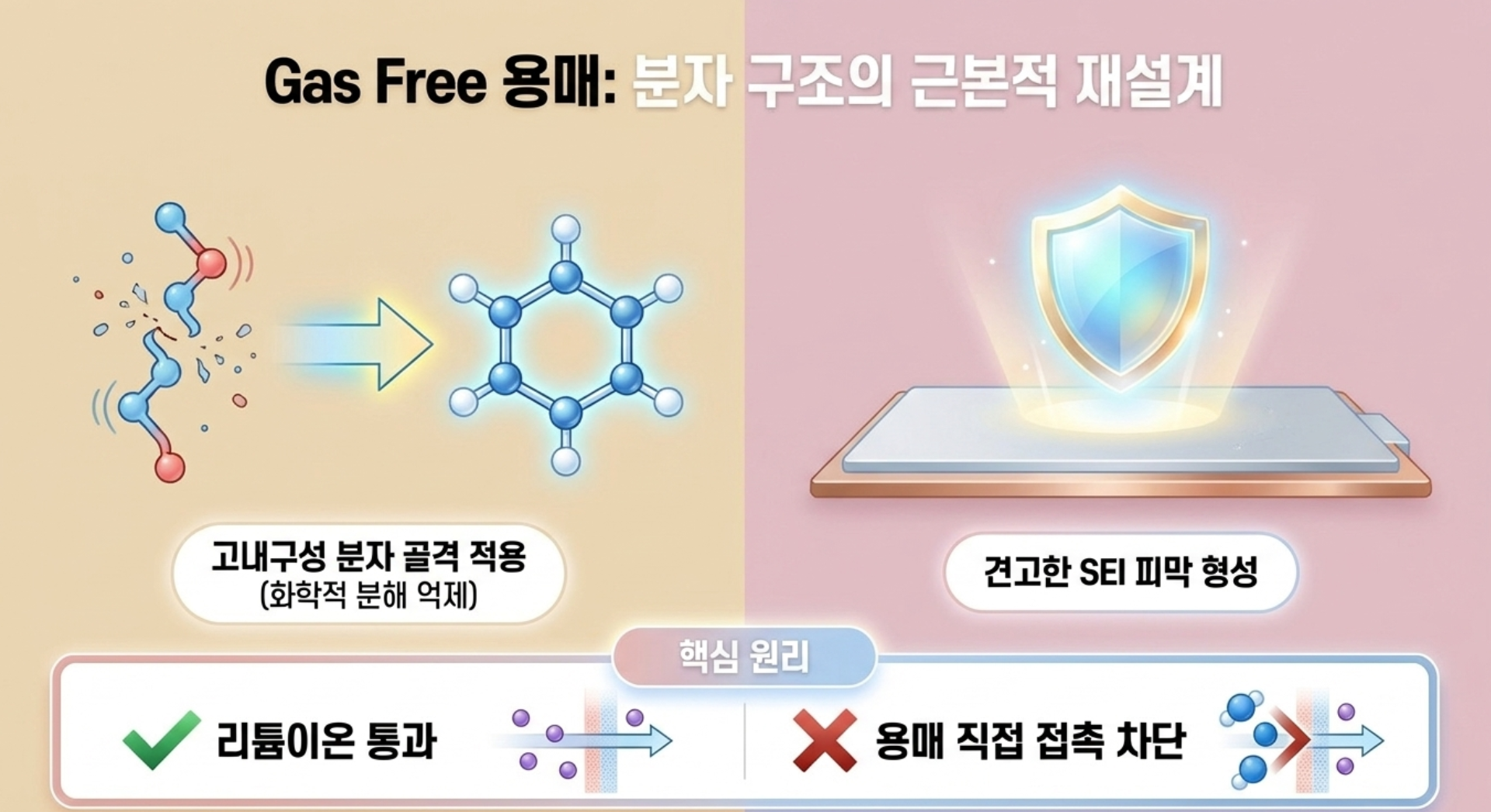

LG에너지솔루션이 연구 중인 Gas Free 용매 기술은 첨가제에 의존하던 기존 방식에서 벗어나 용매의 화학적 구조 자체를 안정적인 형태로 재설계했습니다. 기술의 핵심은 기존 카보네이트 계열의 약한 결합 구조에서 탈피하여 높은 전기화학적 전위에서도 쉽게 분해되지 않는 고내구성 분자 골격을 적용한 것입니다. 더불어 이 용매는 초기 충전 과정에서 전극 표면에 내구성이 우수한 SEI(Solid Electrolyte Interphase) 피막이 자연스럽게 형성되도록 유도합니다. 견고하게 형성된 SEI 피막은 리튬이온의 투과성은 유지하면서도 용매 분자가 전극에 직접 접촉해 분해되는 현상을 차단함으로써 가스 발생의 근본 원인을 제거합니다.

1세대 Gas Free 용매가 입증한 장기 내구성 및 저항 개선 효과

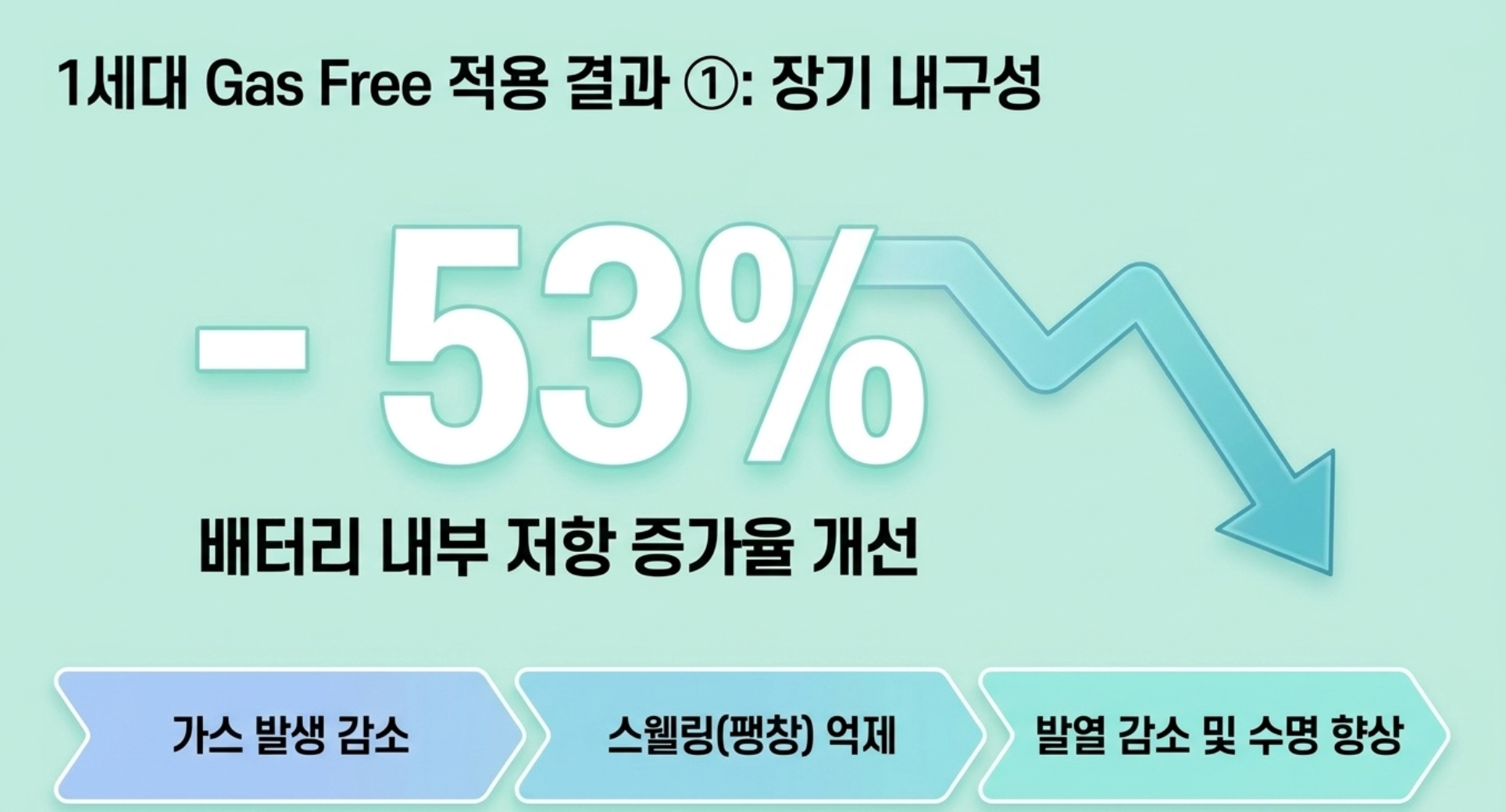

LG에너지솔루션의 1세대 Gas Free 용매 개발 성과는 배터리의 주요 신뢰성 지표에서 괄목할 만한 수치적 개선을 보여주었습니다. 셀 내부에서 가스 발생이 현저히 줄어듦에 따라 스웰링 현상이 억제되었고, 이는 장기 구동 시 발생하는 내부 저항 상승을 효과적으로 방지했습니다. 실증 데이터에 따르면 1세대 Gas Free 용매를 적용했을 때 배터리 내부 저항 증가율이 기존 대비 약 53% 개선되는 우수한 결과를 확보했습니다. 내부 저항의 억제는 배터리 발열을 줄이고 에너지 효율을 유지하는 데 직접적인 영향을 미치므로 배터리의 사용 수명을 비약적으로 향상시킵니다.

고온 구동 한계 확장과 8분 급속충전 가능성의 확인

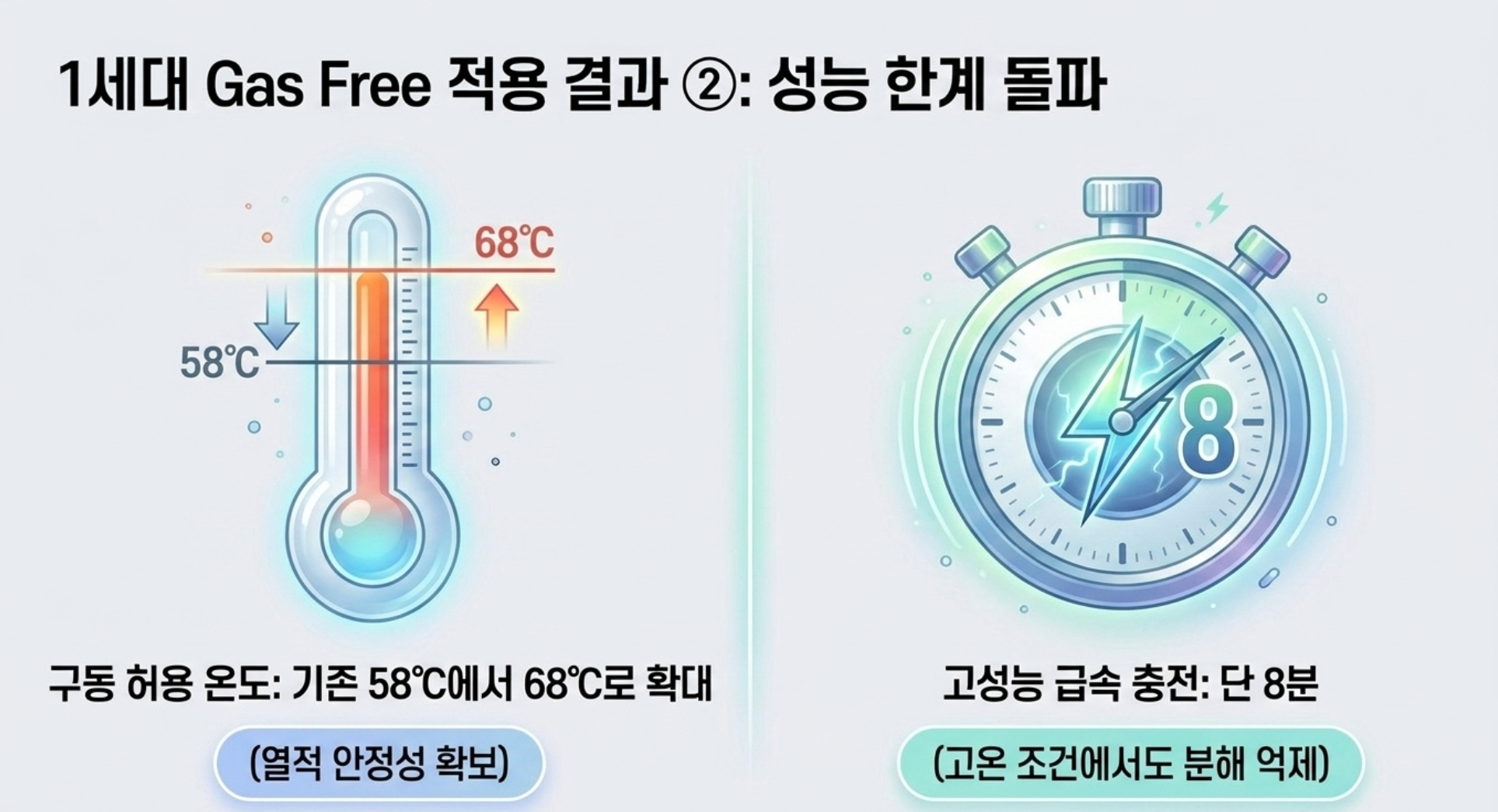

이번 기술 혁신은 배터리의 열적 안정성과 충전 속도 한계를 동시에 극복하는 계기를 마련했습니다. 일반적으로 배터리의 급속충전 과정에서는 높은 전류로 인해 셀 내부 온도가 상승하며, 기존 카보네이트 전해질의 구동 온도는 약 58℃ 수준으로 제한되었습니다. 하지만 1세대 Gas Free 용매를 적용한 결과 배터리 허용 구동 온도가 약 68℃까지 확대되었습니다. 이러한 고온 내구성 향상을 바탕으로 68℃ 고온 조건에서도 안정적으로 전해질 분해를 억제할 수 있게 되었으며, 엔지니어링 검증을 통해 8분 내 충전이 가능한 고성능 전해질 구현 가능성을 입증했습니다.

첨가제 간소화 및 주액량 감소를 통한 경제성과 공정 효율화

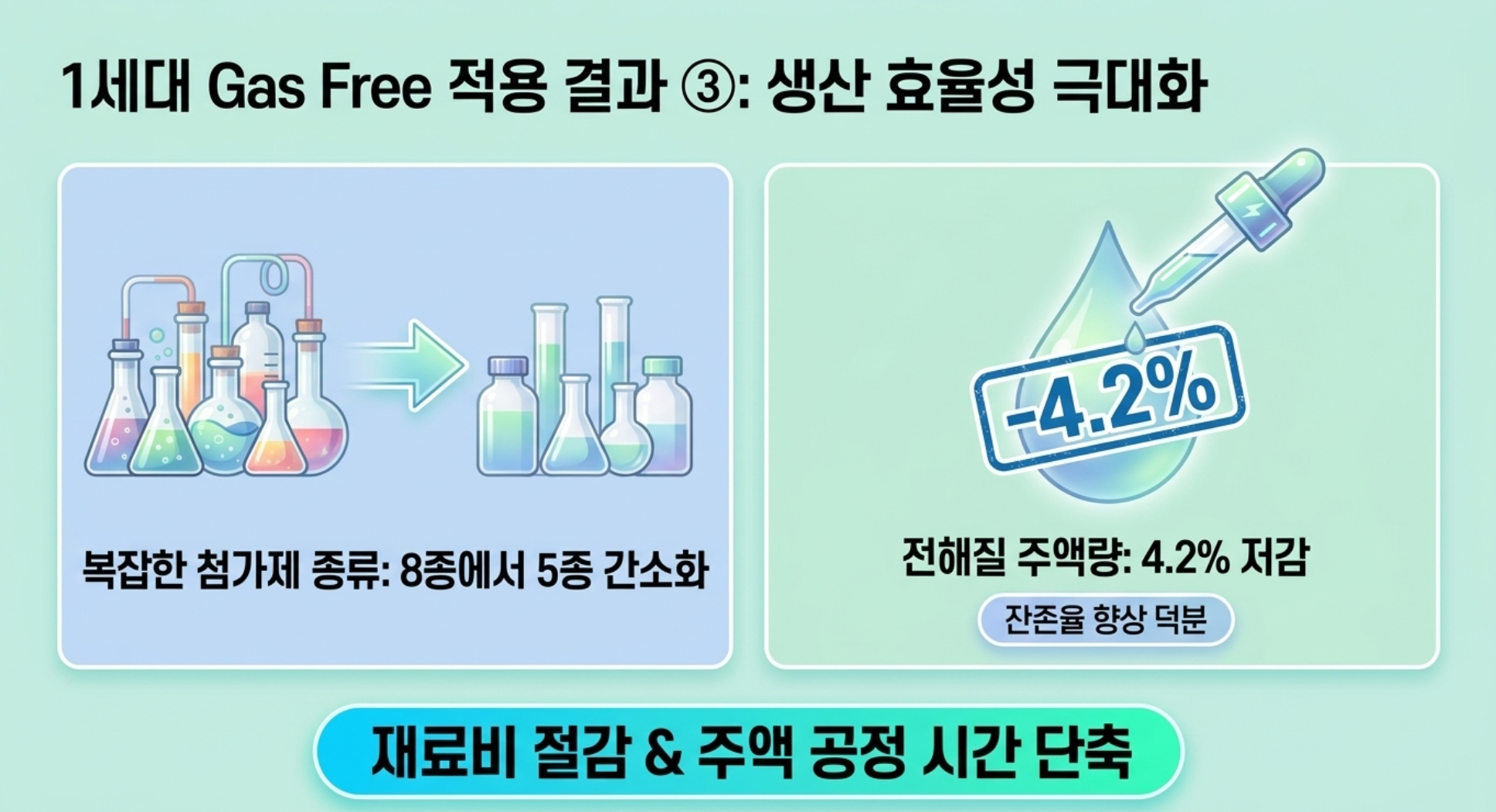

Gas Free 용매 기술은 배터리 셀 성능 향상뿐만 아니라 제조 공정과 원가 측면에서도 큰 이점을 제공합니다. 용매 자체의 화학적 안정성이 뛰어난 덕분에 복잡하게 섞어 쓰던 기존 8종의 첨가제를 5종으로 간소화할 수 있었습니다. 또한 고온 및 장기 구동 환경에서 전해질이 분해되어 손실되는 양이 줄어들면서 전해질 잔존율이 크게 향상되었습니다. 이에 따라 배터리 제조 시 주입하는 전해질 주액량을 약 4.2% 저감할 수 있게 되었습니다. 이는 재료비 절감 효과는 물론 주액 공정 시간 단축을 통한 전체 생산성 향상으로 이어집니다.

Gas Free 용매란 정확히 무엇인가요?

Gas Free 용매는 배터리 충·방전 중 전해질 분해로 발생하는 가스를 줄이기 위해, 유기용매의 화학적 분자 구조 자체를 안정적으로 재설계한 차세대 전해질 용매입니다.

기존 첨가제 방식과 비교했을 때 어떤 차이점이 있나요?

기존에는 전체의 80%를 차지하는 카보네이트 용매의 분해를 0.5~5% 수준의 첨가제로 억제했으나, Gas Free 용매는 용매 자체를 분해되지 않는 구조로 바꿔 첨가제 고갈 후에도 장기 안정성을 확보합니다.

Gas Free 용매를 적용하면 어떤 실제적 성능 이점이 있나요?

내부 저항 증가율을 약 53% 개선하고, 구동 온도 허용 범위를 68℃까지 넓혀 8분 내 급속충전 전해질 구현이 가능해지며, 첨가제 간소화 및 주액량 4.2% 절감 효과를 기대할 수 있습니다.
