배터리 내부저항의 원리와 성능 영향 및 DC-IR AC-IR 측정법

자동차와 전기차, 그리고 배터리 기술에 깊은 관심이 있는 분들이라면 시간이 지남에 따라 배터리의 사용 시간이 줄어들거나 순간적인 출력이 떨어지는 현상을 접해보셨을 것입니다. 동일하게 충전하더라도 사용할 수 있는 절대적 에너지가 감소하는 원인의 중심에는 바로 배터리 내부에서 변화하는 여러 공학적 변수들이 존재합니다. 그중에서도 배터리 내부저항은 출력과 효율, 그리고 시스템 전반의 안전성을 직접적으로 제어하는 핵심 지표입니다. 표면적인 스펙만으로는 파악하기 어려운 배터리의 실제 노화 상태와 성능 저하 메커니즘을 이해하려면 이 저항의 성질을 기술적으로 파고들 필요가 있습니다.

배터리 내부저항이란 무엇인가

공학적 관점에서 내부저항은 배터리 내부에서 전류가 흐를 때 발생하는 모든 물리적·화학적 저항의 총합을 의미합니다. 단순히 전선이나 집전체에서 발생하는 전자의 이동 방해 요소뿐만 아니라, 배터리 내부의 다양한 구성 요소 전체에서 복합적으로 유발됩니다. 내부저항은 크게 전자 저항과 이온 저항이라는 두 가지 물리적 축으로 구성됩니다. 전자 저항은 전극 소재, 양극 및 음극의 기재, 집전체, 전기적 접촉 부위 등 전자가 도선을 통해 이동하는 경로에서 발생하는 저항을 뜻합니다. 반면 이온 저항은 전해질 내에서 리튬 이온이 이동할 때 발생하는 저항과 separation막을 통과하는 과정, 전극 표면의 계면을 지날 때 발생하는 저항을 모두 포함합니다.

이처럼 내부저항은 특정 부품 단 하나에서 독자적으로 발생하는 단일 값이 아닙니다. 셀을 구성하는 전극, 전해질, 세퍼레이터, 셀의 기하학적 구조 및 물리적 접촉 상태 등이 종합적으로 작용하여 결정되는 전체 시스템의 저항값입니다. 따라서 배터리 내부저항의 증가는 셀 내부 구성 요소 전반에 걸쳐 화학적·물리적 퇴화가 진행되었음을 시사하는 강력한 신호가 됩니다.

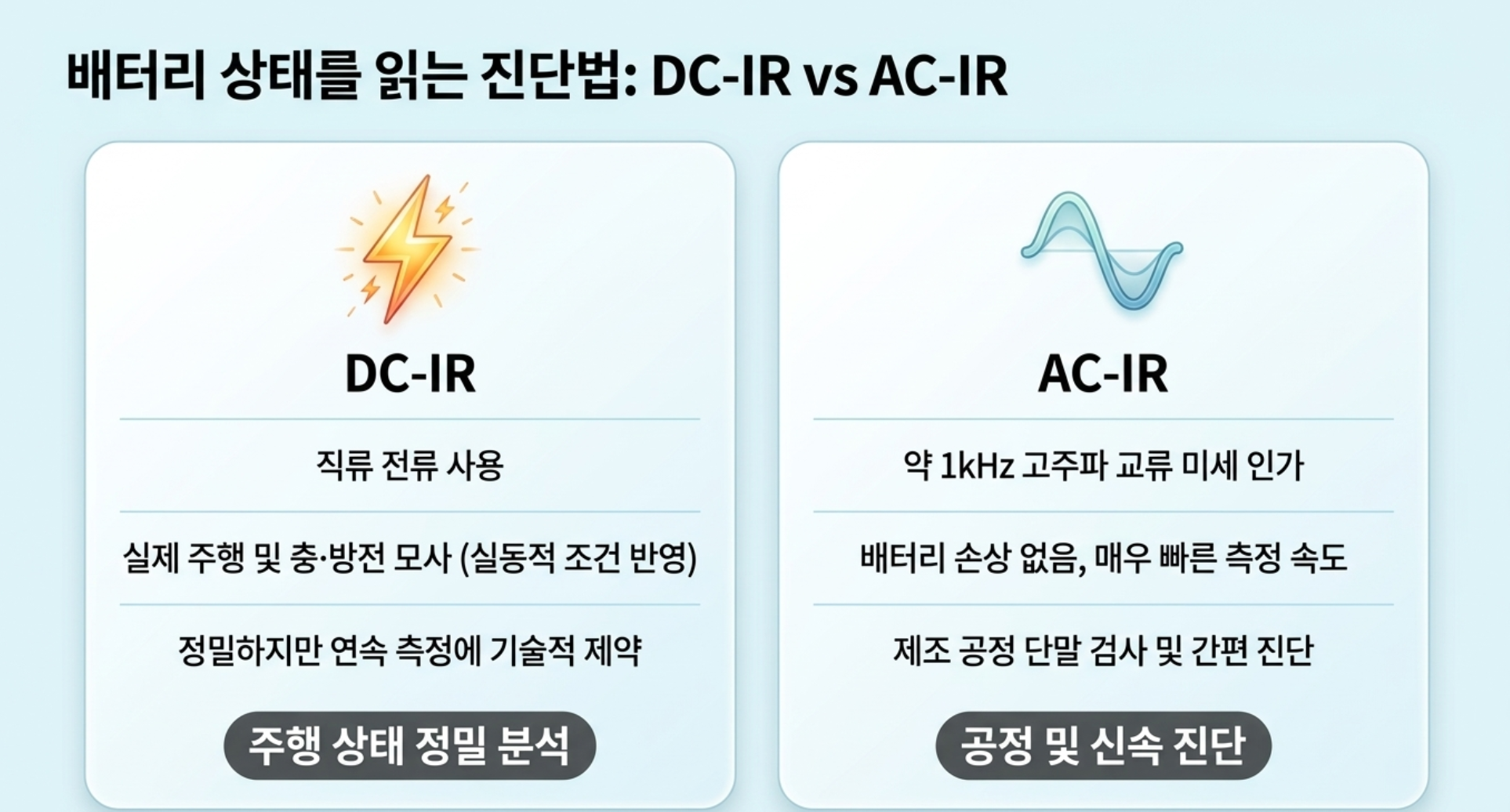

내부저항 측정 방식의 차이: DC-IR과 AC-IR

내부저항을 정확히 측정하고 진단하는 것은 배터리 상태 평가의 출발점입니다. 측정 방식은 정밀도와 측정 환경에 따라 대표적으로 DC-IR 방식과 AC-IR 방식으로 구분되며, 각각의 분석 목적이 다릅니다. DC-IR은 직류 전류를 짧은 시간 동안 배터리에 흘려보냈을 때 나타나는 전압의 변화량을 측정하여 저항을 계산하는 방법입니다. 이 방식은 실제 전기차나 에너지저장장치가 작동하는 실제 충·방전 모사 조건에서의 저항을 반영한다는 커다란 장점이 있습니다. 다만 전류를 직접 통과시키는 정밀 측정 특성상 연속적인 측정이 어렵고 real-time 모니터링을 구현하는 데에는 기술적 제약이 따릅니다.

반면 AC-IR은 약 1kHz 수준의 고주파 교류 전류를 배터리에 미세하게 인가한 후 전압과 전류 사이의 위상 반응 차이를 분석해 저항을 정밀 측정합니다. 교류 측정 특성상 배터리 셀 자체에 물리적·화학적 영향을 거의 주지 않으며 매우 빠른 속도로 저항값을 산출할 수 있습니다. 때문에 제조 공정의 단말 검사나 간편 진단 용도로 광범위하게 활용됩니다. 요약하자면 DC-IR은 실제 동적 운전 조건하의 저항 특성을 파악하는 데 적합하며, AC-IR은 배터리 건전성을 신속하게 스크리닝하는 데 정밀한 이점을 제공합니다.

내부저항이 배터리 성능과 안전성에 미치는 공학적 영향

내부저항의 변화는 전기차의 주행 성능 및 배터리 시스템의 열화 상태와 직결됩니다. 배터리의 상태를 측정할 때 흔히 사용되는 SoC 및 SoH 지표와 함께, 내부저항은 셀의 실시간 성능 상태를 규정하는 3대 핵심 요소로 꼽힙니다. 유럽연합의 EU 배터리 규정에서도 배터리의 내부저항 수치 및 내부저항 증가율을 의무적으로 데이터로 공개하도록 명시하고 있을 만큼 글로벌 차원에서도 그 중요성이 공인되고 있습니다.

출력 감소와 줄열 발열의 원리

내부저항이 증가하면 가장 먼저 전력 출력 특성에서 커다란 변화가 나타납니다. 저항이 커질수록 전류가 흐를 때 발생하는 전압 강화 현상이 심화되어 순간적으로 분출할 수 있는 출력이 현저히 감소합니다. 공학적 데이터에 따르면 내부저항 증가율이 20% 이하인 초기 구간에서는 저항의 증가율과 출력의 감소 비율이 거의 대칭적인 수준으로 일정하게 비례하는 경향을 보입니다. 즉, 초기 저항 상승이 곧바로 동력 성능 저하로 귀결되는 것입니다.

동시에 저항을 통과하는 전류는 옴의 법칙과 줄의 법칙에 의해 열에너지로 변환됩니다. 높은 저항을 가로질러 전류가 흐를 때 손실되는 전력은 내부 발열로 이어지며, 발생한 열은 다시 전해질 및 내부 소재의 열화를 촉진하는 악순환을 형성합니다. 이러한 발열은 에너지를 열로 낭비하게 만들어 충·방전 왕복 효율인 왕복 효율(RTE)을 저하시킵니다. 일반적인 운영 조건에서 내부저항이 약 50% 정도 상승하더라도 RTE의 감소 폭은 약 2~6% 수준으로 출력 감소에 비하면 상대적으로 완만하게 나타납니다. 하지만 왕복 효율은 온도, 방전율, 전압 범위 등 다양한 외부 변수와 복잡하게 얽혀 있어 비선형적인 변화 특성을 가집니다.

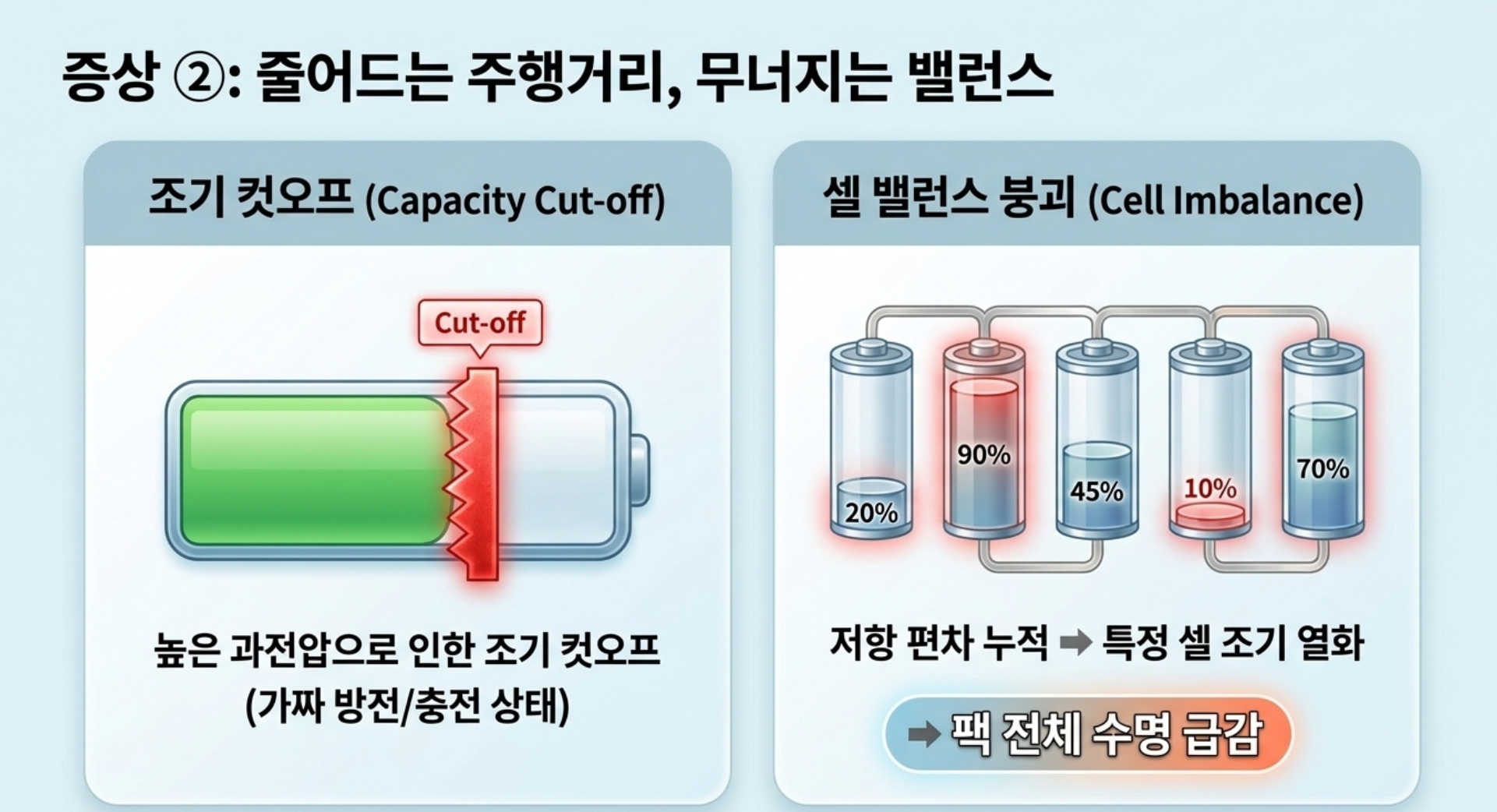

실사용 용량 감소와 셀 간 불균형

배터리 내부저항의 증가는 실제 사용자가 체감하는 이용 가능 용량을 물리적으로 축소시킵니다. 충전 및 방전 과정에서 높은 저항으로 인해 전압이 상한 컷오프 전압 또는 하한 컷오프 전압에 훨씬 빠르게 도달하기 때문입니다. 화학적 에너지가 전극 내부에 여전히 남아 있음에도 불구하고, 저항으로 인한 과전압으로 인해 BMS가 시스템 보호를 위해 동작을 정지시키면서 용량이 줄어든 것처럼 나타나게 됩니다. 특히 이러한 용량 감소 현상은 리튬이온배터리 특성상 극적으로 나타나는 경향이 있으며, 특정 조건에 도달했을 때 용량 감소 속도가 갑작스럽게 가속화될 수 있습니다. 이 가속 시점은 화학적 변수에 따라 예측이 까다롭다는 특징을 가집니다.

또한 대용량 배터리 팩 내부에는 무수히 많은 직렬 및 병렬 셀들이 존재합니다. 배터리를 계속 사용하다 보면 각 셀별로 화학적 열화 속도가 달라 내부저항의 증가 속도에 편차가 생깁니다. 저항 편차가 누적되면 모듈 및 팩 내부의 특정 셀이 먼저 과충전되거나 과방전되는 셀 간 불균형 현상이 심화됩니다. 일부 특정 셀의 집중적인 퇴화는 결국 팩 전체의 동작 한계를 결정지어 배터리 팩의 전체 수명을 급격히 단축시키는 결정적 요인이 됩니다.

배터리 내부저항 증가를 늦추는 핵심 관리 방법

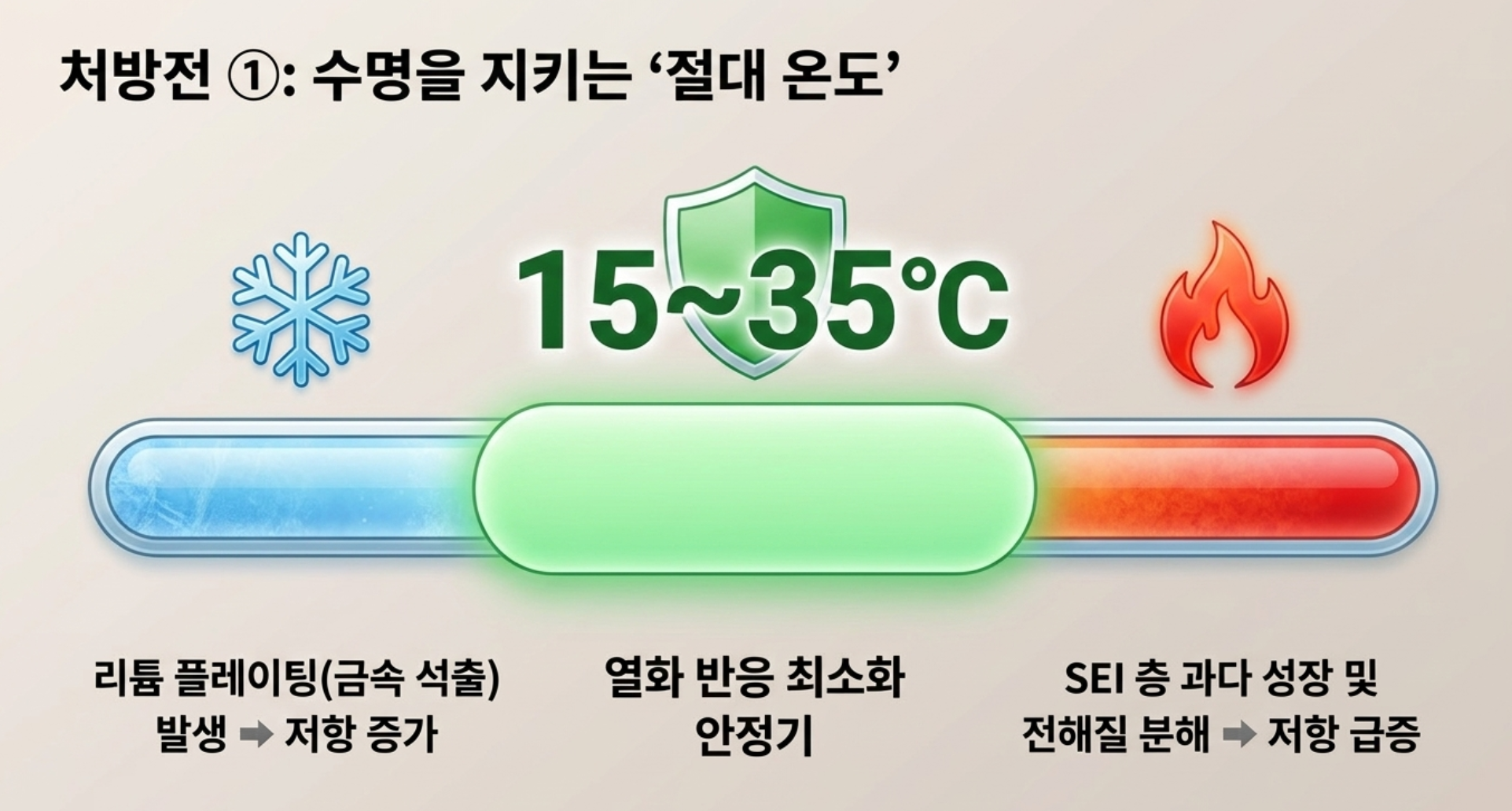

열화에 따른 내부저항 증가 현상을 완전히 막을 수는 없지만, 올바른 운용 알고리즘과 사용 습관을 통해 그 상승 속도를 획기적으로 지연시킬 수 있습니다. 첫 번째 핵심 요소는 엄격한 온도 제어입니다. 리튬이온배터리는 상온 환경인 15~35℃ 범위에서 열화 반응이 가장 안정적이고 느리게 진행됩니다. 배터리가 고온 환경에 노출되면 전극 표면의 피막인 SEI(Solid Electrolyte Interphase) 층이 과도하게 성장하고 전해질 분해 반응이 가속화되어 저항이 급증합니다. 반대로 저온 환경에서는 리튬 이온의 이동 속도가 느려져 전극 표면에 리튬이 금속 형태로 석출되는 리튬 플레이팅 현상이 발생하여 저항을 크게 높입니다. 따라서 극단적인 한대·열대 온도를 피하고 열관리 시스템을 작동시키는 것이 중요합니다.

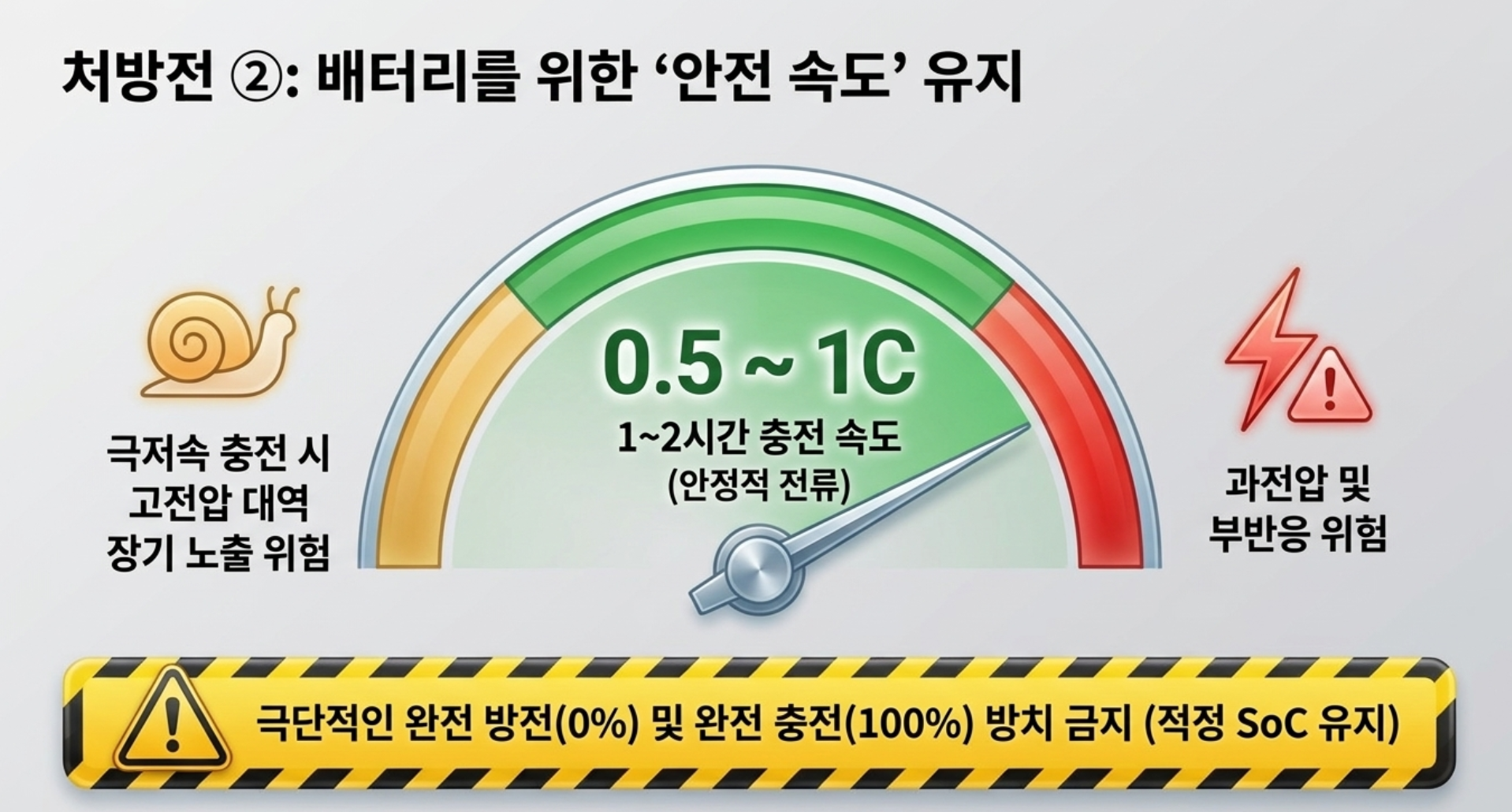

두 번째는 적정한 C-rate 및 SoC 제어입니다. 배터리를 충·방전할 때 약 0.5~1C 수준의 안정적인 전류 속도를 유지하는 것이 저항 관리에 매우 유리합니다. 이를 충·방전 시간으로 환산하면 약 1~2시간 동안 지속되는 속도에 해당합니다. 지나치게 빠른 고율 급속 충전은 과전압과 내부 부반응을 야기하여 저항을 높이며, 반대로 극도로 느린 속도로 충전할 경우 배터리가 높은 전압 대역에 노출되는 절대 시간이 길어져 고전압 열화 영향을 받게 됩니다. 더불어 완전 충전(SoC 100%) 상태로 차량을 오래 방치하거나, 배터리를 지나치게 깊게 방전시키는 패턴을 지양하고 적정 SoC 영역을 유지하는 운용 기술이 필요합니다.

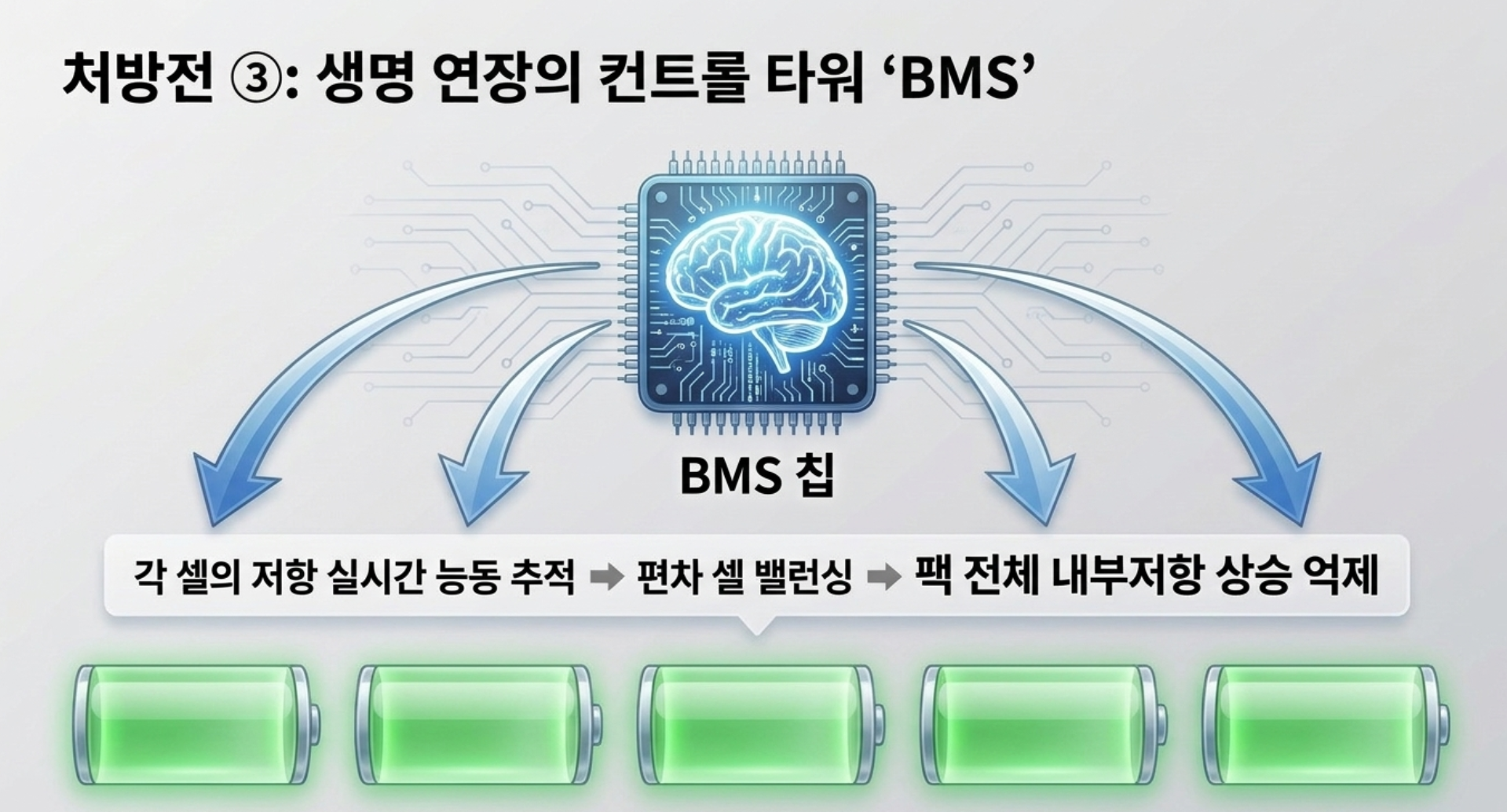

마지막으로 BMS 차원의 셀 밸런싱 관리가 필수적입니다. 고성능 BMS(배터리 관리 시스템)는 각 셀 간의 전압과 저항 편차를 실시간 추적하여 능동적인 셀 밸런싱 작업을 수행합니다. 직렬 연결된 셀들의 저항 수준을 균일하게 유지함으로써 특정 셀의 조기 열화를 방지하고, 팩 전체의 내부저항 상승 속도를 효과적으로 억제할 수 있습니다.

자주 묻는 질문

Q. 배터리 내부저항이란 무엇인가요?
배터리 내부에서 전류 흐름을 방해하는 전자 저항과 이온 저항의 총합으로, 배터리의 출력과 에너지 효율을 좌우하는 핵심 지표입니다.

Q. 내부저항이 증가하면 배터리에 어떤 문제가 발생하나요?

순간 가속 등의 출력 성능이 저하되고 내부 발열이 커지며, 전압 컷오프에 일찍 도달해 사용 가능한 실사용 용량이 줄어들게 됩니다.

Q. DC-IR과 AC-IR 측정 방식의 주요 차이는 무엇인가요?

DC-IR은 직류를 통해 실제 충·방전 조건을 반영하여 정밀 측정하는 방식이며, AC-IR은 1kHz 교류를 활용해 배터리 손상 없이 빠르게 저항을 측정하는 방식입니다.

Q. 배터리 내부저항 상승을 줄이기 위한 최적의 환경은 무엇인가요?

15~35℃의 적정 온도를 유지하고, 0.5~1C 수준의 안정적인 충방전 속도를 지키며 고SoC 방치를 피하는 BMS 관리가 핵심입니다.
