전기차 배터리 TP 방지 기술 원리와 열폭주 차단 메커니즘

전기자동차 시장이 급성장함에 따라 배터리 팩의 에너지 밀도를 높이기 위한 기술 개발이 활발히 진행되고 있습니다. 하지만 한정된 팩 공간 내부 밀도를 높일수록 셀이 밀집되어 열이 빠르게 축적될 위험성도 함께 증가하게 됩니다. 고에너지밀도 팩 설계에서 안전성을 확보하기 위해 가장 중점적으로 다루어지는 핵심 기술이 바로 열전파 방지 기술인 TP 방지 기술입니다. 이번 글에서는 자동차 기술 에디터의 시각에서 배터리 열폭주와 열전파의 열역학적 원리를 살펴보고, 이를 차단하기 위한 구조적·소재적 방어 체계와 최신 진단 모니터링 기술까지 깊이 있게 다루어 보겠습니다.

배터리 열전파 TP 현상은 왜 발생하며 열폭주와 무엇이 다른가

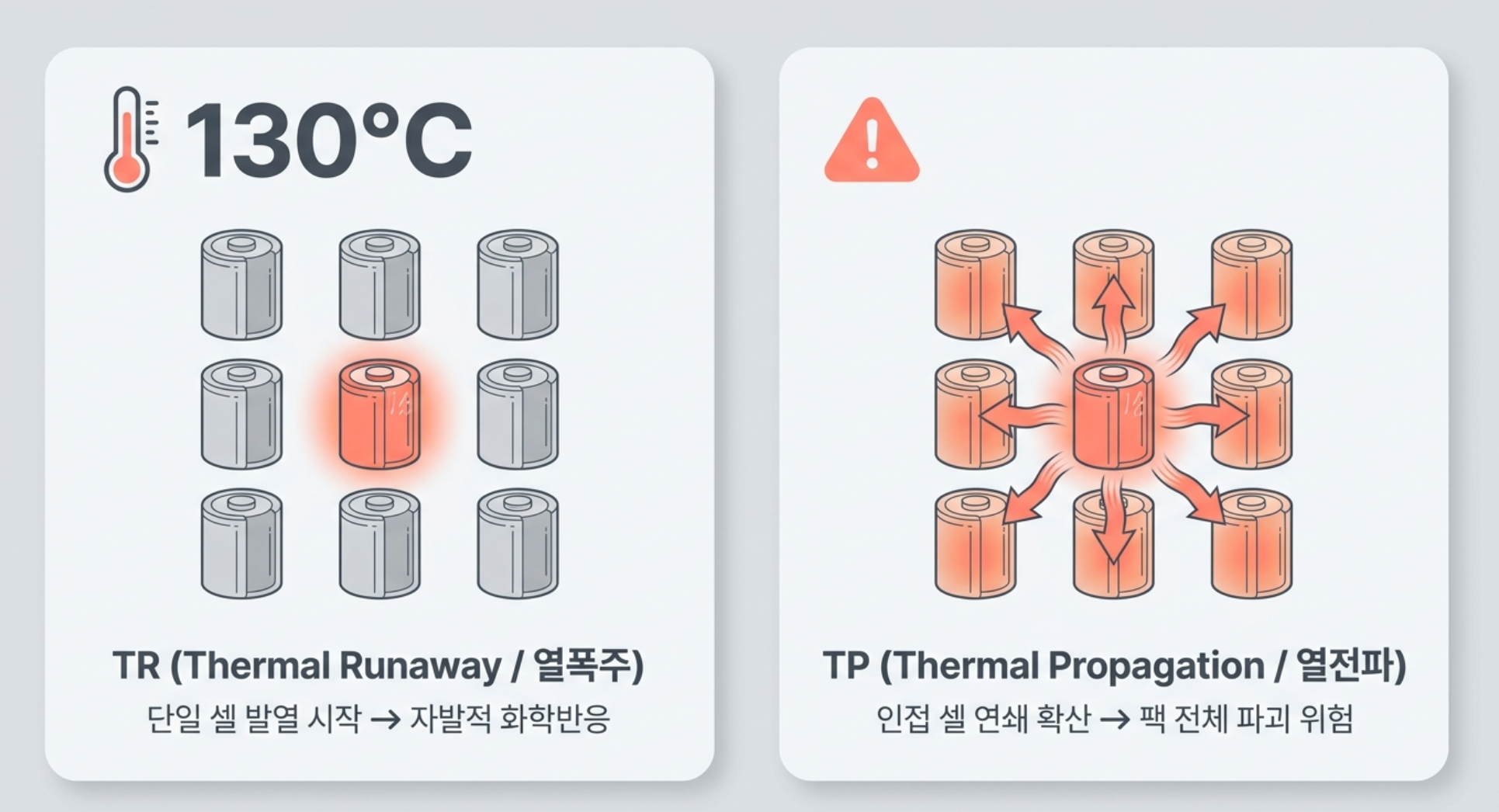

배터리 패키징 안전을 다룰 때 가장 기본이 되는 개념은 TR(Thermal Runaway, 열폭주) 현상과 TP(Thermal Propagation, 열전파) 현상을 구분하는 것입니다. 단일 배터리 셀의 온도가 약 130°C 이상으로 상승하면 셀 내부 소재들이 분해되면서 발열 화학반응이 시작됩니다. 이 반응에서 발생하는 열이 다시 온도를 높이는 악순환이 생성되는 상태를 열폭주라고 정의합니다.

이러한 단일 셀의 열폭주 반응으로 발생한 막대한 양의 열너지가 주변의 인접 셀로 확산되는 연쇄 반응 현상이 바로 TP(Thermal Propagation, 열전파)입니다. 단일 셀의 이상 발열을 초기에 차단하지 못하면 팩 전체로 열전파가 이루어져 심각한 화재로 이어질 수 있으므로, 현대 배터리 설계를 다룰 때는 TP 방지 기술이 필수적인 안전 요소를 담당하게 됩니다.

1차 예방과 2차 차단으로 나뉘는 배터리 안전 방어체계

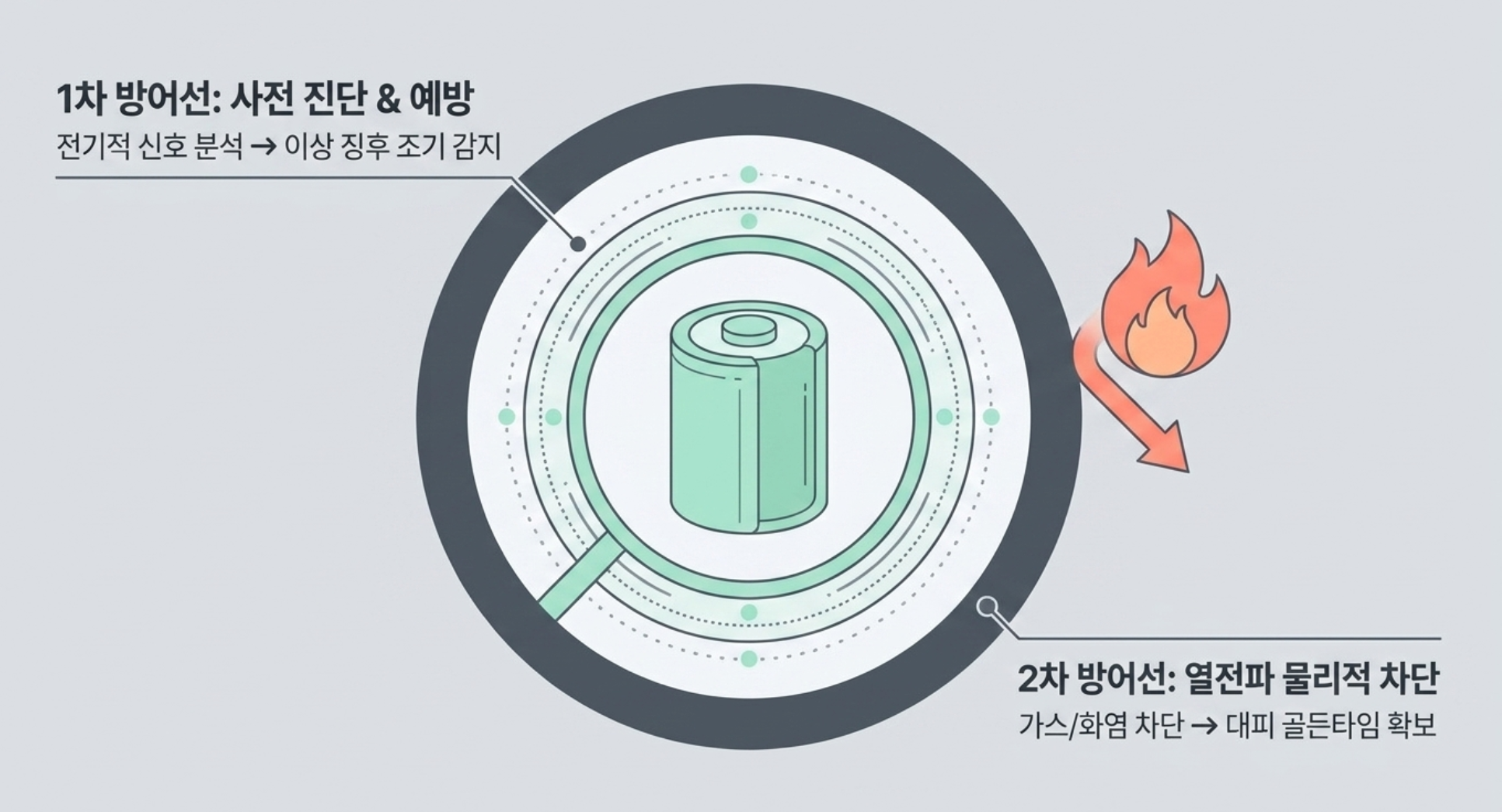

전기차 배터리 안전 시스템은 위험을 다단계로 격리하기 위해 1차 예방 방어선과 2차 차단 방어선으로 나누어 설계됩니다. 1차 방어선의 핵심은 셀 내부에서 열폭주 현상 자체가 시작되지 않도록 사전에 상태를 정밀 진단하고 예방하는 기술입니다. 전기적 신호 분석 및 이상 징후 감지 센서를 활용하여 셀의 이상 동작을 조기에 포착하고 관리합니다.

만약 매우 드문 확률로 셀 내부 불량이나 충격에 의해 1차 방어선이 돌파되어 열폭주가 일어났을 때 작동하는 것이 2차 방어선인 TP 방지 기술입니다. 2차 방어선은 가혹한 열폭주 상황에서도 열, 화염, 가스 부산물이 이웃한 셀로 전달되지 않도록 차단망을 제공합니다. 이를 통해 승객이 안전하게 대피할 수 있는 충분한 골든타임을 확보하고 팩 전체의 연쇄 파괴를 방지하는 실질적 구조 안전을 도모합니다.

열 확산을 물리적으로 차단하는 TP 방지 소재와 구조 기술

TP 방지 기술은 이상 발열 셀에서 발생하는 열이 전도, 복사, 대류 매개체를 통해 주변 셀로 확산하는 경로를 차단하는 방식으로 구현됩니다. 팩의 제한된 부피와 무게 증가를 최소화하면서 극단적인 고온을 견뎌내야 하므로 정밀한 소재공학과 구조 설계가 통합 적용됩니다.

열 차단재와 공기층 및 상변화 물질의 메커니즘

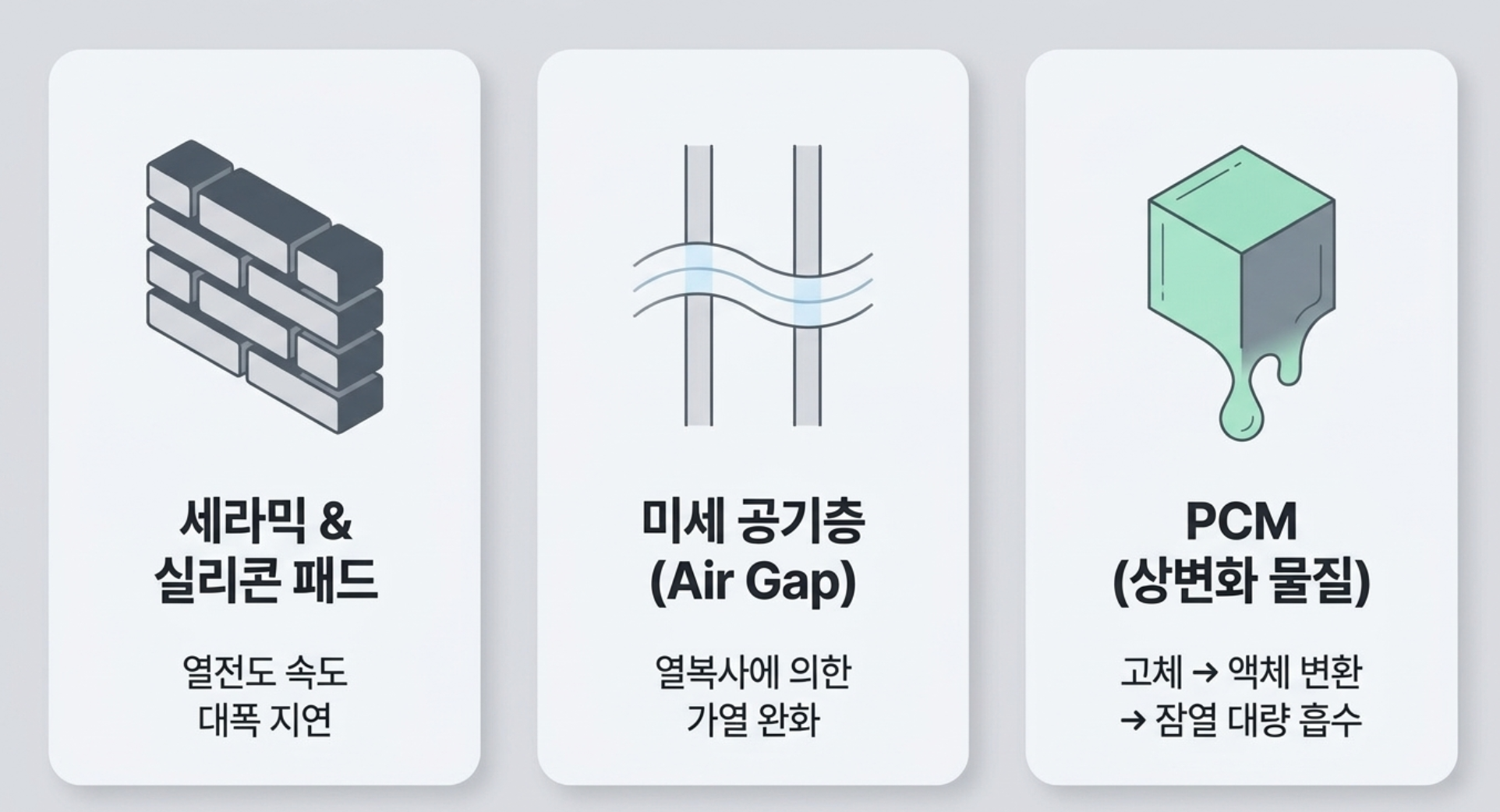

셀과 셀 사이에 적용되는 세라믹 패드나 실리콘 패드는 뛰어난 열저항성을 바탕으로 셀 간 열전도 속도를 대폭 지연시킵니다. 셀 사이에 미세한 공기층을 형성하도록 이격 배치하면 열복사에 의한 인접 셀의 가열 속도를 완화하는 효과를 얻을 수 있습니다. 또한, 상태 변화 시 많은 잠열을 흡수하는 상변화 물질(PCM, Phase Change Material)을 고체에서 액체로 녹는 과정에 활용하여 급격한 온도 상승을 물리적으로 흡수합니다. 여기에 공기 흐름을 정교하게 제어하는 냉각 시스템을 결합하여 내부 열을 지속적으로 외부 분산시킵니다.

배기 통로 및 셀 클러스터링을 통한 열전파 억제

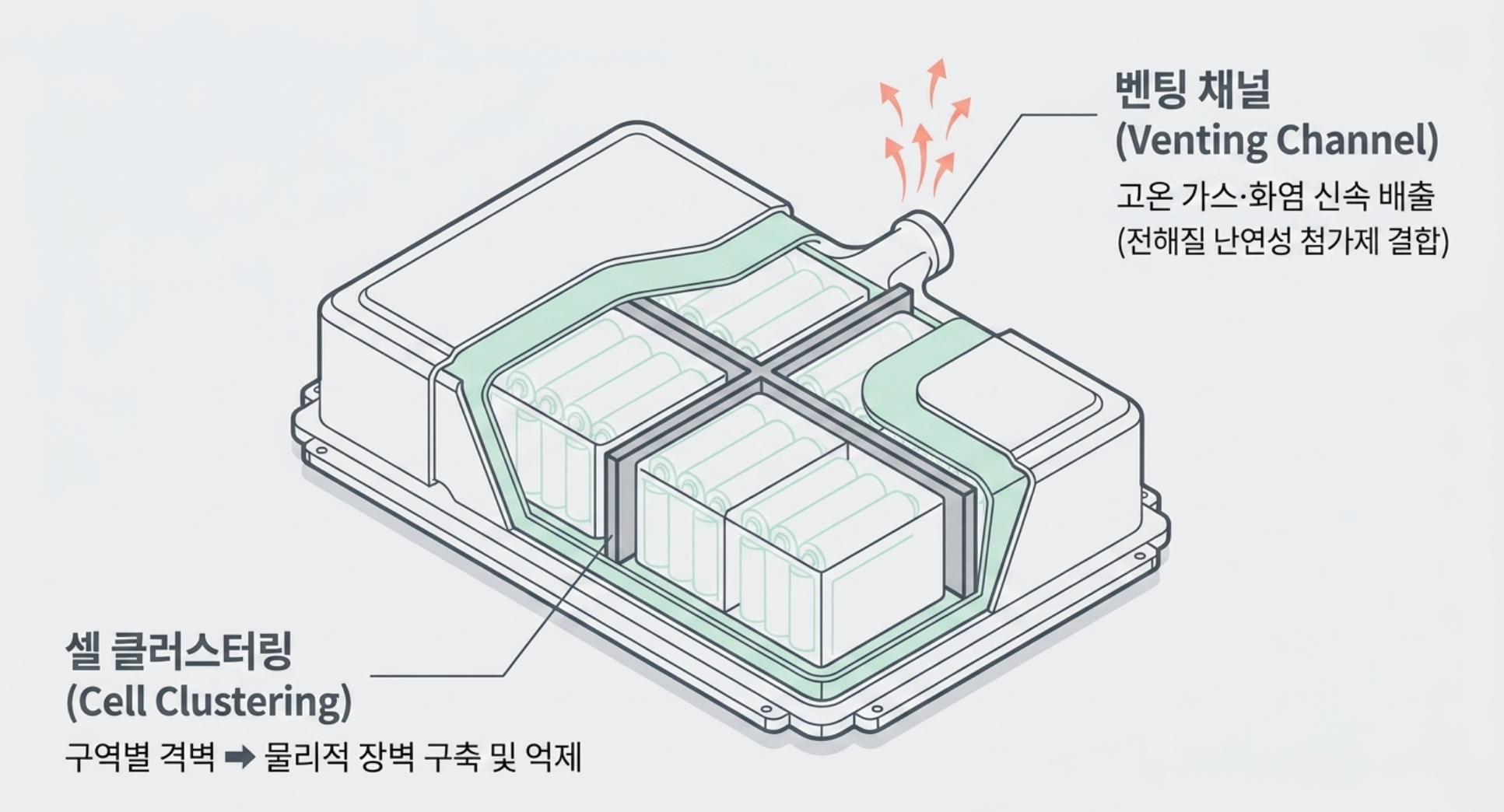

열폭주 가동 시 셀 내부에서는 가스, 화염, 미세 입자 형태의 고온 부산물이 분출됩니다. 이러한 물질이 팩 내부로 전파되는 것을 막기 위해 벤팅 채널(Venting Channel)을 배치하여 유체와 가스를 외붓으로 신속히 배출합니다. 전해질 내부에는 난연성 첨가제를 유입시켜 화학적 연소 반응을 제어합니다. 더불어 모듈 내부 셀을 구역별로 나누어 격리하는 셀 클러스터링(Cell Clustering) 구조를 도입하면 물리적 장벽을 구축하여 구역 간 열전파를 철저히 억제할 수 있습니다.

리튬 석출 진단과 임피던스 분석의 핵심

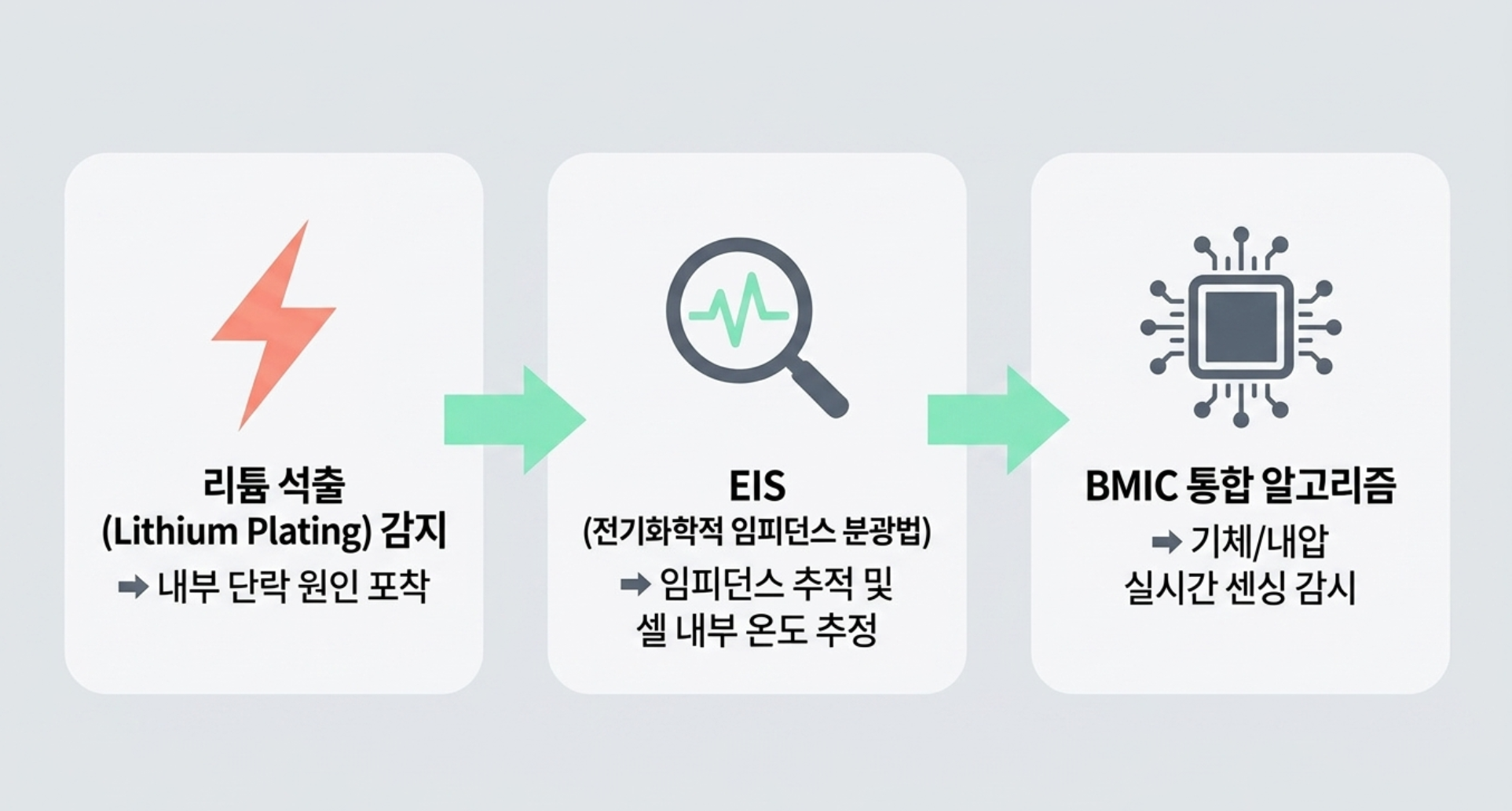

내부 단락 원인 중 하나인 리튬 석출(Lithium Plating)을 감지하기 위해 전류 펄스 신호와 EIS(Electrochemical Impedance Spectroscopy, 전기화학적 임피던스 분광법) 기술을 도입합니다. EIS 기술은 셀의 임피던스 변화를 추적해 셀 내부 온도를 추정하고 이상 징후를 사전에 감지합니다. 이 정밀 분석 알고리즘은 BMIC(Battery Management IC)에 통합 탑재되어 배터리를 실시간으로 감시하며, 기체 및 압력 센서를 통한 실시간 내압 감지 센싱 기술도 함께 적용되어 안전성을 완성합니다.

배터리 안전 기술 설계 시 고려해야 할 엔지니어링 트레이드오프

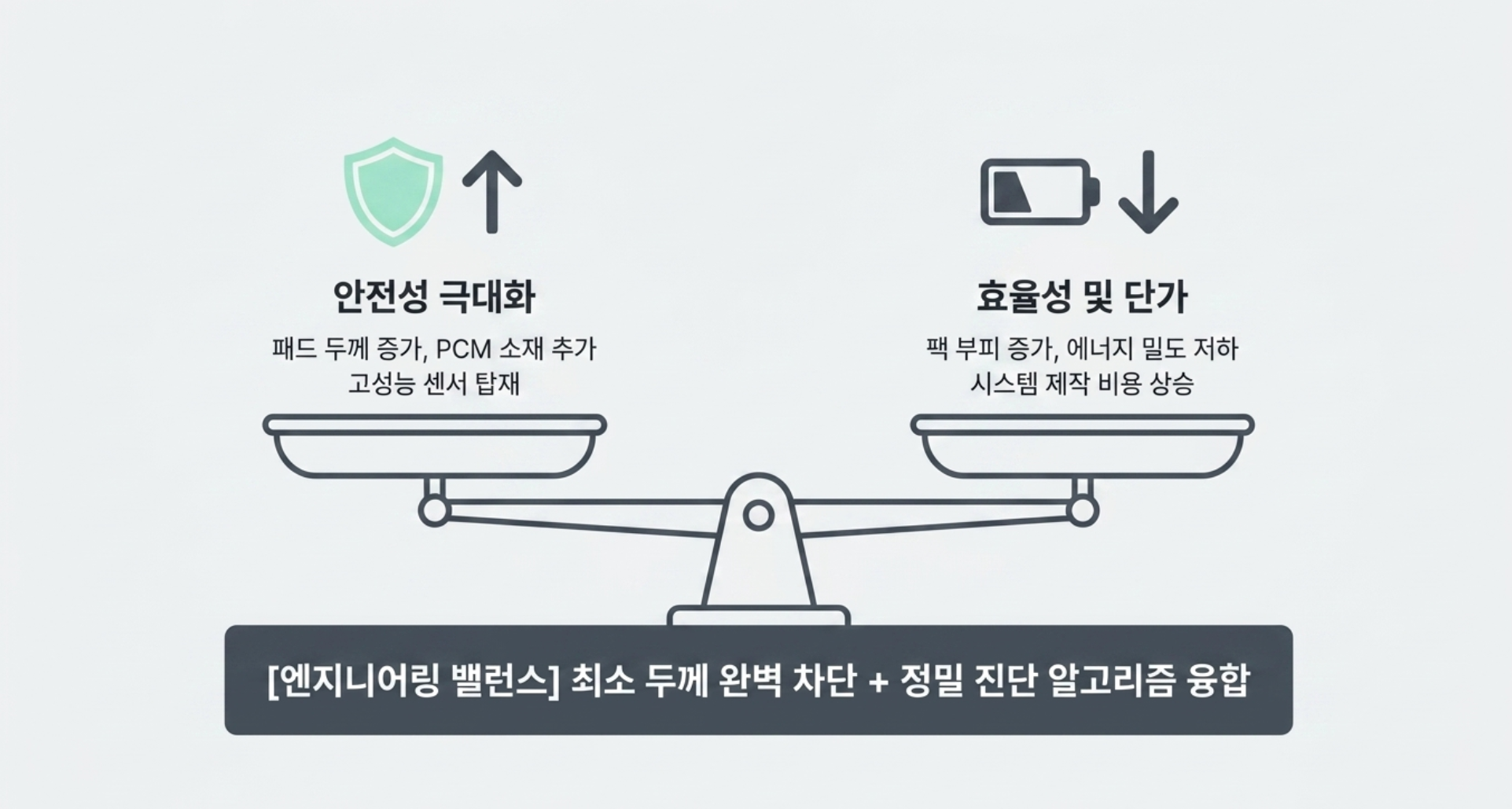

배터리 패키징 설계에 있어 TP 방지 기술의 적용은 안전성 향상이라는 명확한 이점을 제공하지만, 에너지 밀도 및 제조 단가와의 트레이드오프 관계를 동반합니다. 셀 사이에 세라믹 패드, PCM, 공기층을 확보하고 셀 클러스터링 구획을 추가하면 팩의 전체 부피가 증가하고 유효 에너지 밀도가 다소 낮아지게 됩니다. 또한, 진단용 고성능 BMIC와 고밀도 센서 탑재는 시스템 제작 비용을 증가시키는 요인이 됩니다.

따라서 엔지니어의 핵심 과제는 최적의 단열 방화 소재를 사용해 두께를 최소화하면서도 완벽한 차단 효과를 내고, 소프트웨어 기반의 정밀 1차 진단 알고리즘을 융합함으로써 공간 손실과 중량 증가를 최소화하는 상용화 밸런스를 구축하는 것에 있습니다.

배터리 열전파 TP 방지 기술에 관해 자주 묻는 질문

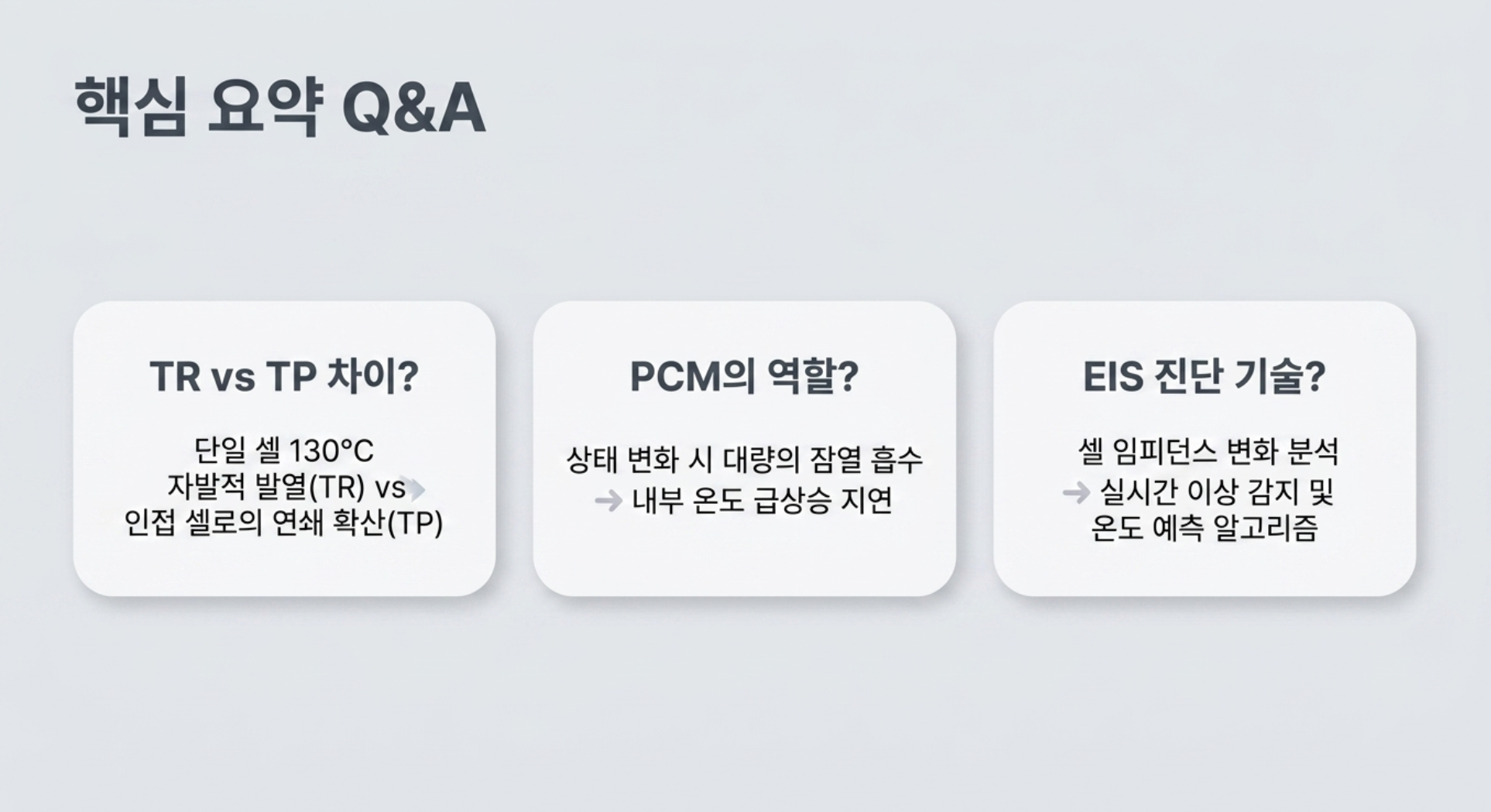

**Q1. 배터리 열폭주(TR)와 열전파(TP)의 주요 차이점은 무엇인가요?**
TR(열폭주)은 단일 셀 온도가 약 130°C 이상으로 오르며 일어나는 자발적 발열 반응이고, TP(열전파)는 이 열이 인접 셀들로 퍼져나가는 연쇄 확산 현상입니다.

**Q2. PCM(상변화 물질)은 배터리 방열에서 어떤 역할을 수행하나요?**
PCM은 고체에서 액체 등으로 상태가 변화하는 과정에서 대량의 잠열을 흡수해 배터리 내부 온도가 급격히 올라가는 속도를 지연시키는 역할을 합니다.

**Q3. EIS 기술은 실시간 배터리 진단에 어떻게 적용되나요?**
EIS 기술은 셀의 임피던스 변화를 분석하여 온도를 예측하고 이상을 감지하며, BMIC에 직접 통합되어 실시간으로 셀 상태를 정밀 모니터링합니다.
