바이셀(Bi-Cell) 배터리 구조와 스택앤폴딩 공정의 핵심 원리

전기차 파우치 배터리의 핵심 기술인 바이셀(Bi-Cell) 배터리 구조의 정의와 양극·음극 대칭 배치 방식, 스택 앤 폴딩 공법의 시너지 효과를 상세히 분석합니다. 안전성 강화 분리막(SRS)을 활용한 안전성 향상 원리와 에너지 밀도 극대화 기술까지 구글 검색에 맞춘 정밀 정보로 완벽하게 정리해 드립니다.

최근 글로벌 전기차(EV) 시장이 급격하게 성장함에 따라, 차세대 배터리의 핵심 과제는 단연 높은 에너지 밀도 확보와 엄격한 안전성 검증으로 집약되고 있습니다. 이러한 시장의 요구에 부응하기 위해 배터리 제조업체들은 단순한 소재 개발을 넘어 고도화된 셀 조립 및 적층 공정을 도입하고 있습니다. 그중에서도 파우치형 리튬이온 배터리 조립의 핵심 요소로 꼽히는 바이셀(Bi-Cell) 구조는 완성도 높은 배터리 셀을 제작하기 위한 필수 반제품 단위입니다. 본 글에서는 바이셀 배터리 구조의 원리와 양극·음극 대칭 배열 특성, 그리고 스택 앤 폴딩(Stack & Folding) 공법과의 시너지 효과를 고찰하여 구글 검색 유저들에게 정확하고 깊이 있는 기술 정보를 제공하고자 합니다.

바이셀(Bi-Cell)이란 무엇인가: 파우치형 배터리의 핵심 반제품 구조

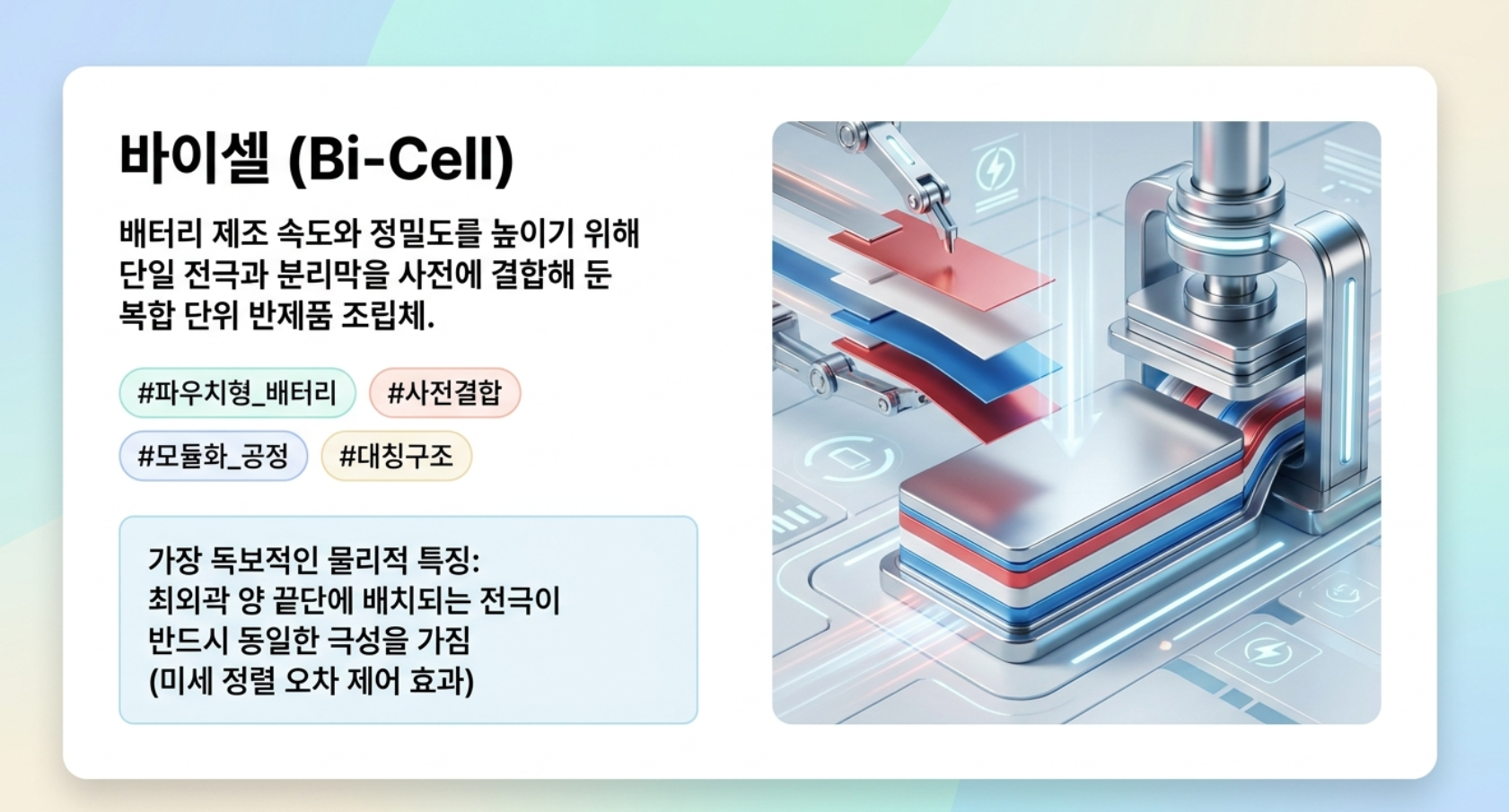

바이셀(Bi-Cell)은 단일 전극과 분리막을 개별적으로 하나씩 나열하여 쌓는 정적인 적층 방식을 개선하기 위해 개발된 배터리 공정용 반제품 조립체입니다. 복수의 전극 시트와 분리막을 정밀하게 위치시켜 사전에 미리 결합해 둔 복합 단위체로서, 배터리 제조 속도와 고품질 정밀도를 동시에 달성하게 해 줍니다. 바이셀의 가장 독보적인 정의이자 구별 기준은 최외곽 양 끝단에 배치되는 전극이 반드시 동일한 극성을 갖는다는 물리적 형태입니다. 이처럼 전극을 미세한 조립 단위인 바이셀 형태로 1차 정합한 뒤 모듈화 공정에 투입함으로써 조립 중 발생할 수 있는 미세 정렬 오차를 효과적으로 제어할 수 있습니다.

바이셀의 내부 배치 구조: 양극 바이셀과 음극 바이셀의 차이

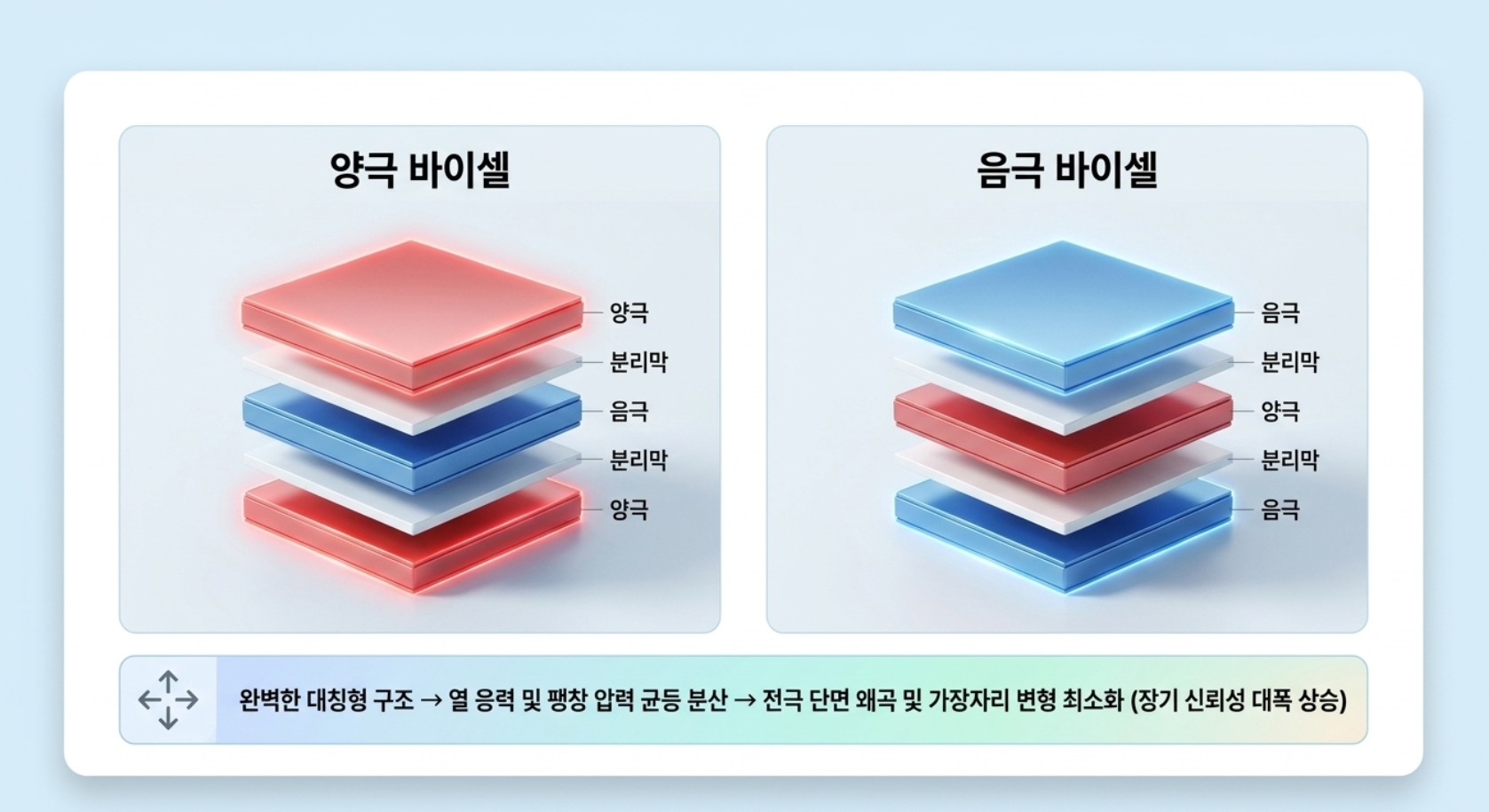

바이셀은 구성하는 최외곽 전극의 극성에 따라 크게 양극 바이셀(Positive Bi-Cell)과 음극 바이셀(Negative Bi-Cell) 두 가지 구성으로 구분할 수 있습니다. 양극 바이셀은 '양극-분리막-음극-분리막-양극' 순서로 적층되어 양쪽 겉면이 모두 양극 활물질 시트로 노출된 형태입니다. 반대로 음극 바이셀은 '음극-분리막-양극-분리막-음극'의 구조를 취하고 있어 바깥쪽 두 면이 모두 음극 시트로 구성되어 있습니다. 전기화학적 관점에서 이러한 대칭형 구조는 전극 반응의 일관성을 높여줄 뿐만 아니라, 배터리 작동 시 발생하는 물리적 열 응력과 팽창 압력을 균등하게 대칭적으로 분산시킵니다. 결과적으로 전극의 단면 왜곡이나 가장자리 변형 현상이 최소화되어 배터리의 장기 신뢰성이 대폭 상승합니다.

스택 앤 폴딩(Stack & Folding) 공법과 바이셀 기술의 결합

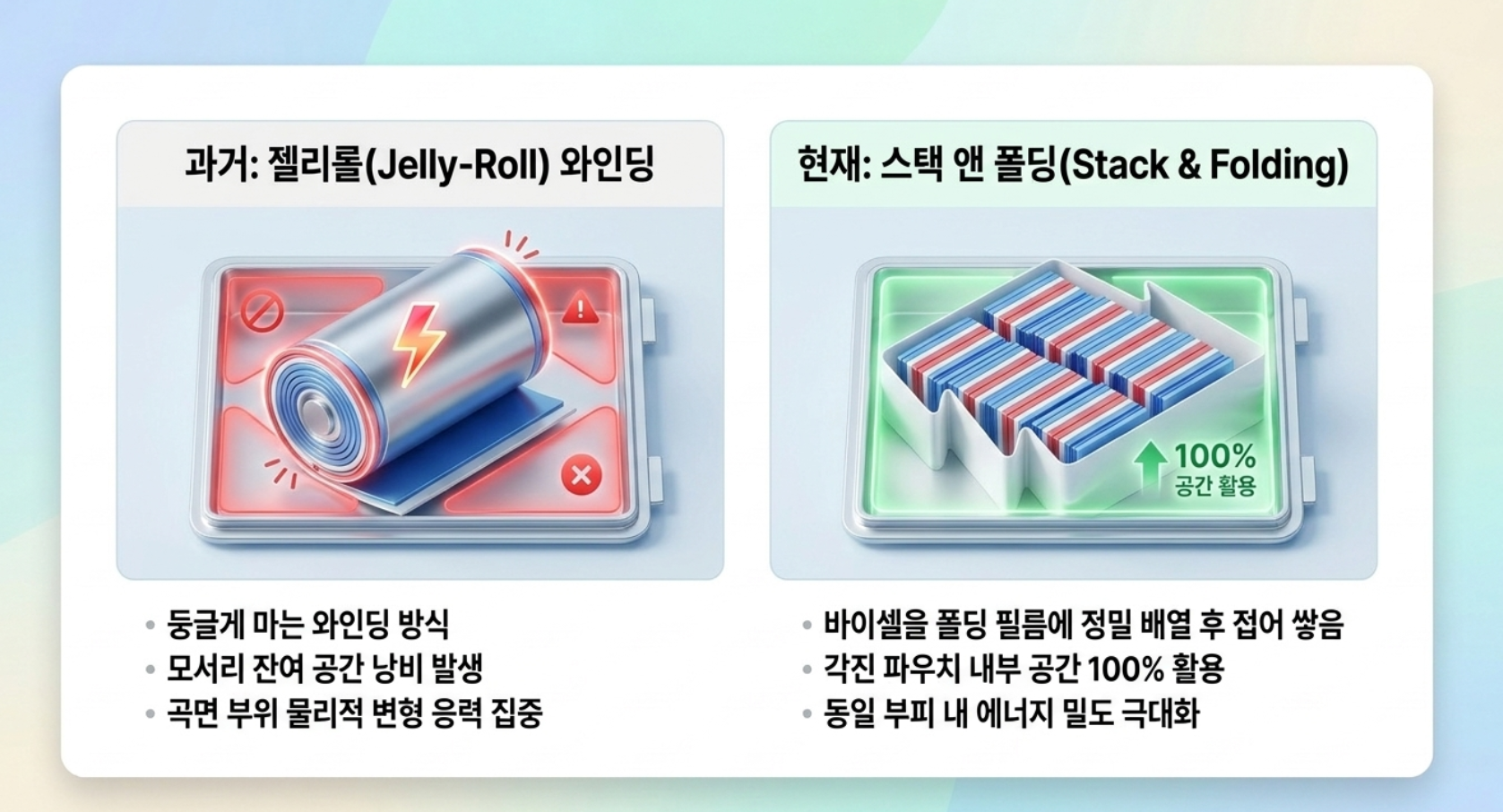

전기차 배터리 패키징에서 에너지 밀도를 극대화하기 위해 널리 쓰이는 기술이 바로 스택 앤 폴딩(Stack & Folding) 공법이며, 이 공법의 최우선 기본 단위가 바로 바이셀입니다. 과거 일반적인 젤리롤(Jelly-roll) 와인딩 방식은 원통형이나 일부 각형 배터리처럼 롤을 감아 만드는 특성 때문에 파우치 모서리 잔여 공간이 낭비되고, 구부러지는 곡면 부위에 물리적 변형 응력이 가해지는 단점이 있었습니다. 그러나 바이셀을 긴 분리막 폴딩 필름 위에 정밀하게 배열한 뒤 차곡차곡 접어 쌓아 올리는 스택 앤 폴딩 방식은 각진 파우치 외각 내부 공간을 100%에 가깝게 활용할 수 있도록 돕습니다. 이를 통해 동일한 파우치 부피 내에서 더 높은 용량을 구현할 수 있는 우수한 에너지 밀도가 완성됩니다.

안전성 강화 분리막(SRS)과 바이셀이 형성하는 이중 안전 시스템

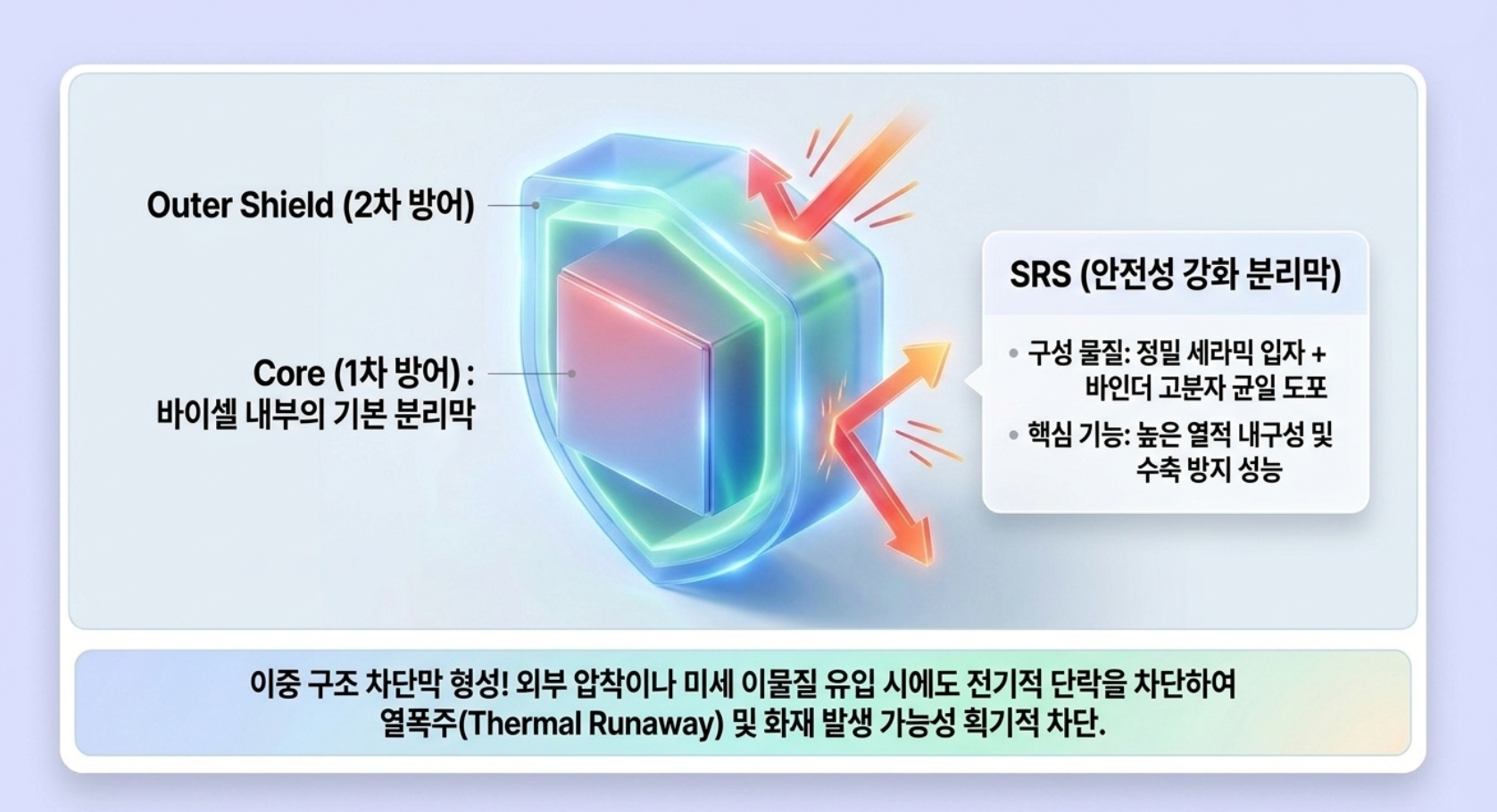

배터리의 열폭주(Thermal Runaway) 예방 및 화재 안정성은 전기차 안전의 가장 핵심적인 과제입니다. 바이셀 기술은 안전성 강화 분리막(SRS, Safety Reinforced Separator)과 혼용되어 활용될 때 시너지 효과가 극대화됩니다. SRS 분리막은 정밀 세라믹 입자와 바인더 고분자 성분이 균일하게 도포되어 있어 높은 열적 내구성과 뛰어난 수축 방지 성능을 보입니다. 바이셀 내부에 포함된 기본 분리막 위에, 바이셀 전체를 감싸면서 연속적으로 감아 나가는 SRS 폴딩 필름이 더해지면 전극 사이에는 사실상 이중 구조의 차단막이 구축됩니다. 이러한 다중 분리 구조는 외부 충격으로 인한 압착이나 셀 내부 미세 이물질 유입 시에도 전기적 단락을 차단하여 화재 발생 가능성을 획기적으로 차단합니다.

전기차 배터리 성능 지표에서 바이셀 구조가 갖는 기술적 가치

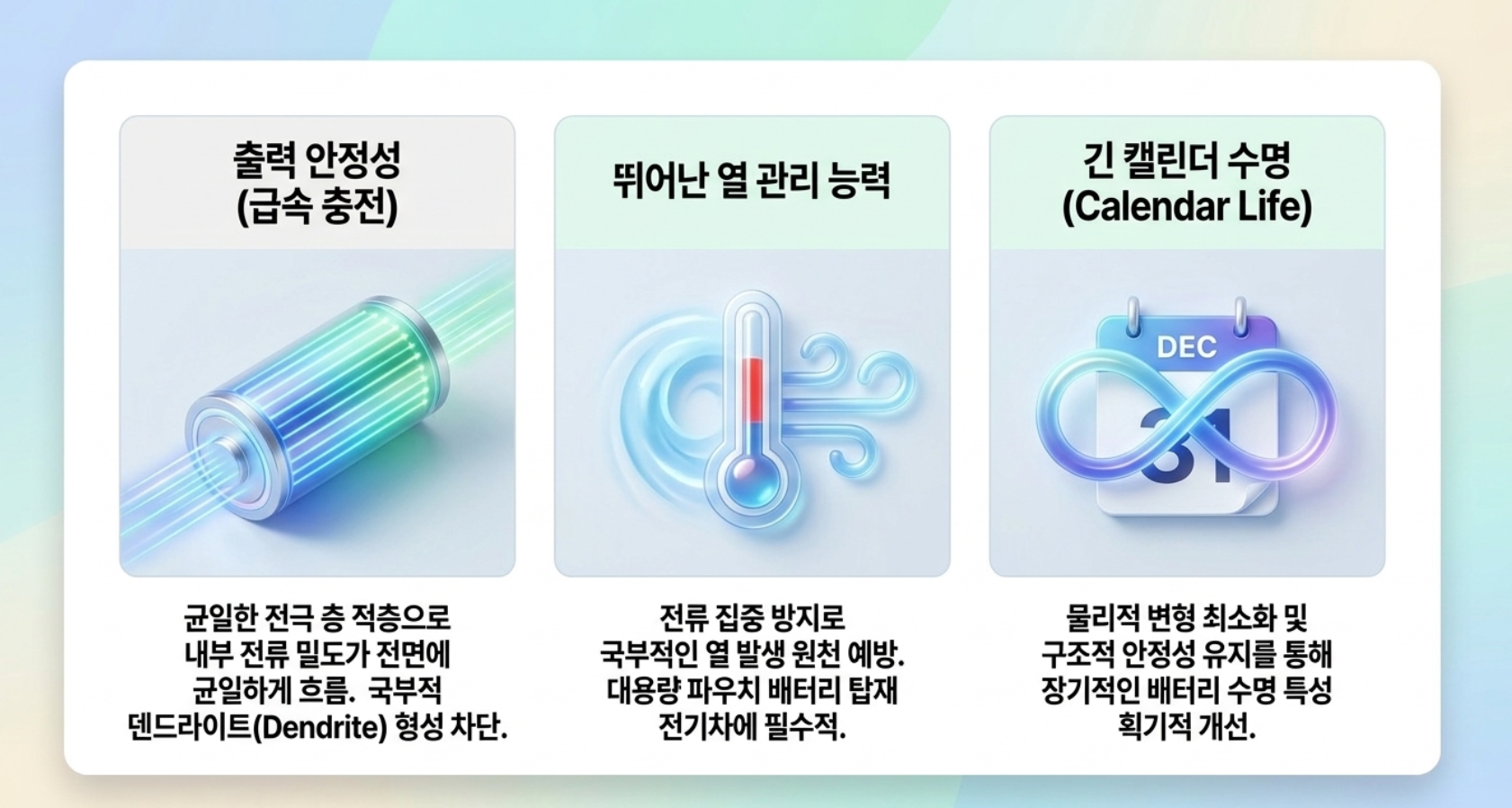

바이셀 구조는 단순한 생산성 개선에 그치지 않고 고성능 전기차의 주행 거리와 배터리 수명 특성 등 핵심 성능 지표 개선으로 직결됩니다. 균일한 전극 층 적층으로 인해 충전 및 방전 시 내부 전류 밀도가 특정 부분에 치우치지 않고 셀 전면에 균일하게 흐르게 됩니다. 이는 국부적인 열 발생을 예방하며 덴드라이트(Dendrite) 형성 가능성을 현저히 낮추어 급속 충전 시에도 우수한 안정성을 제공합니다. 따라서 대용량 파우치 배터리를 적용하는 글로벌 주요 전기차 제조사들은 출력 안정성과 뛰어난 열 관리 능력, 그리고 긴 캘린더 수명(Calendar Life)을 확보할 수 있는 바이셀 기반의 설계를 핵심 사양으로 채택하고 있습니다.

바이셀 기술의 차세대 발전 방향과 생산 제조 효율성

배터리 제조사들은 바이셀 적층 속도를 올리고 불량률을 zero 수준으로 맞추기 위해 머신비전 검사 장비 및 초고속 고정밀 스태킹 라인을 도입하고 있습니다. 초고속 생산 환경에서도 바이셀 내부 전극의 들뜸이나 들러붙음, 혹은 정렬 어긋남을 감지하는 인라인 검사 기술이 바이셀 생산 라인에 적용되고 있습니다. 더욱이 차세대 초고용량 픽셀 셀 제조를 위해 바이셀 내부 전극 두께를 더욱 얇게 제작하면서도 구조적 강도를 유지하는 고도화된 바인더 코팅 기술이 접목되고 있습니다. 이러한 제조 기술의 고도화는 고성능 배터리 셀의 단가를 낮추고 생산 효율성을 끌어올려 전기차의 대중화 시대를 앞당기는 핵심 동력이 되고 있습니다.

자주 묻는 질문 (FAQ)

**Q1. 바이셀(Bi-Cell)과 단일 셀 전극 적층 방식의 차이점은 무엇인가요?**
단일 셀 적층은 양극과 음극 시트를 한 장씩 순차적으로 쌓는 반면, 바이셀은 '양극-분리막-음극-분리막-양극'처럼 최외곽 전극이 같은 대칭 구조 반제품 단위체로 선조립한 후 일괄 적층하여 생산 효율과 구조 안정성을 크게 높인 방식입니다.

**Q2. 바이셀 배터리 구조가 충전 및 방전 시 물리적 변형을 줄이는 이유는 무엇인가요?**
최외곽 전극이 동일한 극성을 띠는 대칭 구조를 형성하기 때문에, 리튬 이온 이동에 따른 전극 활물질의 팽창과 수축 시 가해지는 내부 응력이 균등하게 분산되어 전극 휘어짐 현상을 최소화합니다.

**Q3. 바이셀 공정은 파우치 배터리에만 사용되는 기술인가요?**
바이셀과 스택 앤 폴딩 공법은 시트 형태의 소재를 접어서 빈틈없이 적층하는 파우치형 리튬이온 배터리 조립 공정에 가장 특화되어 있으며, 각형 배터리의 일부 고밀도 스태킹 라인에서도 응용되어 적용되고 있습니다.
